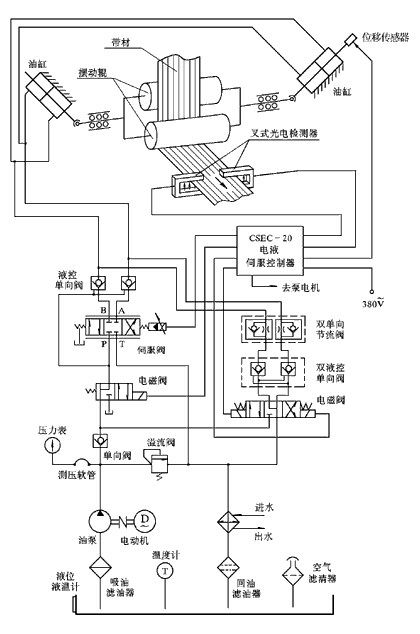

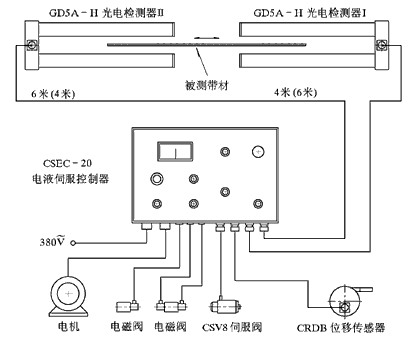

一、帶材糾偏系統工作原理 鋼鐵、橡膠、造紙等工業企業在對帶材進行生產或加工過程中，需要將帶材準確無偏地送入下道工序機組。但是，由于外界的各種因素的影響，總會造成偏差。為了保證產品質量及滿足正常生產或加工的需要，就得使用糾偏系統，通過自動調節來消除偏差，使帶材中心始終被控制在生產線的中心。 系統主要由CSEC-20電液伺服控制器（其中包括紅外寬光束對中傳感器、電液伺服放大器和泵電機啟動裝置等）、油缸（用戶自備），位移傳感器（CRDB-A）、電液伺服閥（CSV8系列），液壓站（CHPS）等元器件組成。光電傳感器的檢測器是成對使用，其對稱中心與生產線中心是一致的。在生產過程中，當帶材中心偏離生產線機械中心時，兩光電傳感器被遮擋部分面積就不一樣，因此其輸出兩個大小不同的電信號至前置放大器，通過前置放大器相加運算后，輸出一個與簾子布位置偏差大小、方向有關的電信號至主放大器，主放大器輸出一電流信號給伺服閥動圈以控制伺服閥的方向與流量；伺服閥控制油缸，使位移-擺動輥偏移，同時帶動位移傳感器，使位移傳感器也輸出一反相信號給主放大器，此信號使伺服閥輸出減小；當此信號與前置放大器輸出信號等值反相時，伺服閥輸出為零，位移-擺動輥停止運動，此時輥與起始位置有一位移并成一角度，帶材在這一位移與角度作用下產生位移-螺旋效應；直至偏差消除，兩光電檢測器輸出電壓一致，前置放大器輸出為零，位移-擺動輥偏角也回到零，即起始位置，此時帶材中心與生產線機械中心無偏差。如再有偏差，則重復上述過程，從而達到連續糾正偏差的目的。整個系統是逐級推動、閉環工作的。元件故障與調整不當都可能使系統失常。在系統中如出現故障，應根據情況具體分析、區別對待，切忌非專業人員亂拆亂調，以免損失糾偏精度。 二、電氣原理及連接圖 三、組成系統的各元部件 1. GD5A-400H或GD5A-200H光電檢測器； 2. CSEC-20電液伺服控制器； 3. CRDB-A位移傳感器； 4. CSV8電液伺服閥； 5. CHPS-25 （30或40）糾偏控制系統液壓站。 四、伺服控制系統接線圖
