CPV41型比例減壓閥是比例先導式減壓閥，其與PA2021比例放大器配合使用時，閥A口的二次壓力P2與輸入放大器的控制電信號成正比，且P2與閥B口的進口壓力P1的波動無關，因而能以連續改變電信號來連續降低系統中的壓力，以達到比例減壓的目的。CPV41閥A口的最高設定壓力分別為10MPa，20MPa、31.5MPa三種，并可選擇內裝單向閥，以使反向液流自由通過。

其安裝尺寸按DIN24340標準

一、工作原理

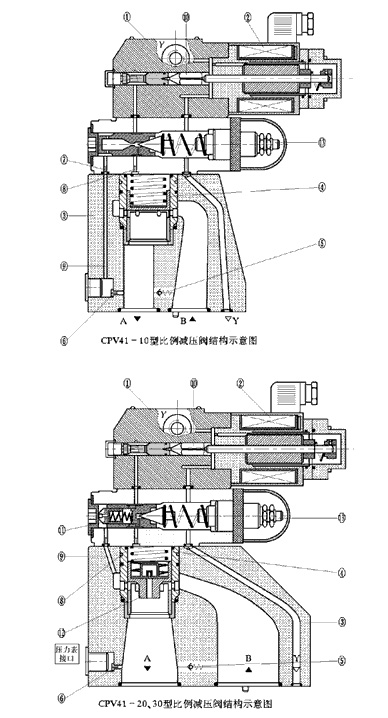

CPV41-10型比例減壓閥由帶比例電磁鐵的先導閥，針閥結構的安全閥、插裝式設計的主閥及PA2021比例放大器四部分組成。見右圖CPV41-10型比例減壓閥結構示意圖。比例先導閥與放大器用以控制設定壓力，安全閥作最高壓力保護，插裝式主閥實現二次壓力反饋和通過液流。當放大器與比例先導閥有一壓力設定時，B口的進口壓力油通過主閥芯（4）流向A口并在A腔建立起壓力，同時，壓力油通過阻尼器（6）、（7）、和（8）及控制通道（9）作用于主閥芯（4）的上端和比例先導閥的錐閥（10）上；當A腔的壓力超過了先導閥比例電磁鐵（2）的調定壓力時，錐閥（10）被打開，這時主閥芯上腔的壓力油通過阻尼器（8）流到比例先導閥的泄油腔，再經過比例先導閥泄油口Y或經通道至主閥體泄油口Y從外部獨立排回油箱。這樣在主閥芯上下端形成一個壓力差，從而推動主閥芯產生向上的位移，減小開口以保持A腔壓力的恒定。當B口的一次壓力P1和通過的流量O發生變化時，比例先導閥芯與主閥芯能自動調整開口度，以保持A口的輸出壓力P2基本上恒定。若選擇內裝單向閥（5）的結構，可使液流從A腔流到B腔。

CPV41-20型和CPV41-30型這兩種閥與CPV41-10型閥工作原理相同，只是控制油是從通道（9）引入的，并在安全閥內裝有限制控制油的流量恒定器（11），見上頁CPV41-20、30型比例減壓閥結構示意圖。當流量等于零時，過載閥（12）可限制A腔壓力的升高，以防止閥被破壞。

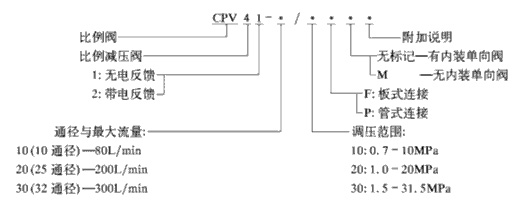

二、型號說明

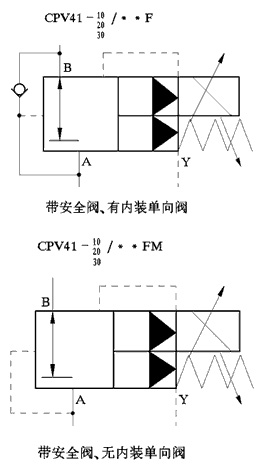

三、機能符號

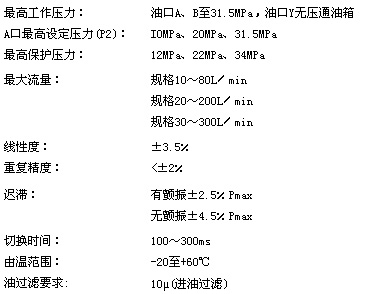

四、技術參數
