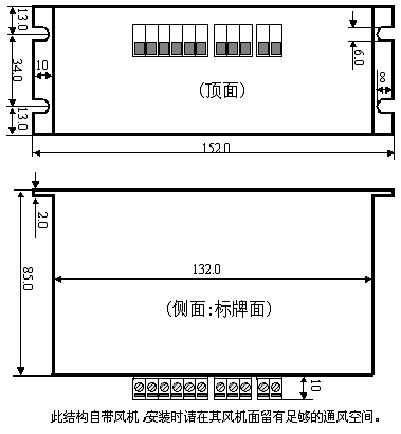

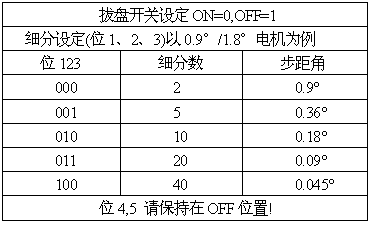

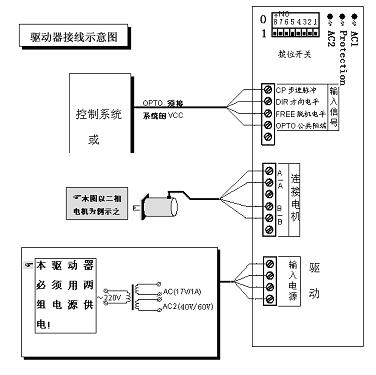

一、產品特點 每相最大驅動器電流為5.0安培，且電流八檔可調。 采用無過流專利技術。 采用國外進口電力電子元器件。 可選擇電流半流。 細分數可選（1/2，1/5，1/10，1/20，1/40）。 所有輸入信號都經過光電隔離。 電機的相電流為正弦波。 二、電源說明： WZM-2H090MH型驅動器需要外部提供二組交流電源，通常由一個變壓器的兩個獨立繞組提供，而不能用中心抽頭方式。其中一組交流AC1（16V/0.6A）為驅動器控制用電源；另一組交流AC2（40-60V）為驅動器驅動用電源。AC2電壓范圍為AC（40-120）V；電流值根據電機相電流確定，一般選擇為電機相電流相同。如果電機轉速較低，可以選擇為較低的驅動電壓；如果電機轉速較高，可以選擇為較高的驅動電壓。 供電電源：交流AC1為16V/0.6A，AC2為AC（40V-60V）。 驅動電流：根據不同電機，調節驅動器使輸出電流與電機相匹配，如果電機能夠拖動負載可以調節小于電機額定電流，但不能調節大于電機額定電流。 驅動方法：正弦波恒流斬波驅動。 三、信號接口： WZM-2H090MH驅動器有三路輸入信號：脈沖信號CP、方向電平DIR、脫機信號FREE。它們在驅動器內部別通過270歐姆的限電流電阻接入光耦的負輸入端，且電路形式完全相同，驅動器內部為共陽方式，OPTO共陽端須接外部系統的VCC，VCC如果是+5V可直接輸入，否則須外部另加限電流電阻R，以保證給驅動器內部光耦提供8-15MA的驅動電流。如果輸入電壓超過5V，請參照下表，加裝外接電阻R限流。 脈沖信號： 脈沖信號CP是用于控制步進電機的位置和速度，驅動器每接受一個CP脈沖就驅動步進電機旋轉一個步距角（細分時為一個細分步距角），脈沖的頻率直接控制步進電機的速度，并可以使步進電機精確定位。WZM-2H090MH驅動器為低電平有效，要求CP信號的驅動電流為8-15MA，對CP脈沖寬度也有一定的要求，一般不小于5uS。 方向電平： 方向電平信號DIR用于控制步進電機的旋轉方向。此端為高電平時，電機一個轉向；此端為低電平時，電機為另一個轉向。電機換向必須在電機停止后再進行，并且換向信號一定要在前一個方向的最后一個CP脈沖結束后以及下一個方向的第一個CP脈沖前發出。 脫機信號FREE： 當驅動器上電后，步進電機處于鎖定狀態（未施加CP脈沖時）或運行狀態（施加CP脈沖時）但用戶想手動調整電機又不關掉驅動器電源時，即可用到此信號。此信號低電平有效，電機處于自由無力矩狀態，當此信號為高電平或懸空不接時，取消脫機狀態。 四、細分數及相電流設定： 本驅動器是用驅動器上的拔盤開關來設定細分數及相電流的，根據面板的標注設定即可；請您在控制器頻率允許的情況下，盡量選用高細分數；具體設置方法請參考下表： 五、指示燈說明： 驅動器有三個指示燈：電源AC1指示燈（綠色）、電源AC2指示燈（綠色）和保護指示燈（紅色），驅動器加電后電源指示燈亮；如果驅動器發生保護動作，則保護指示燈亮（驅動器內部設有過流、過溫等保護電路）。 六、外形尺寸，請參照下圖：
