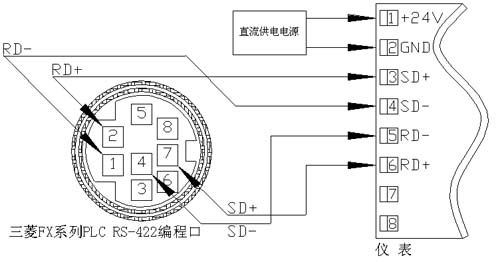

一、產品概述 可編程邏輯控制器（PLC）作為傳統繼電接觸器控制裝置的替代品已廣泛應用于工業控制的各個領域。PLC可以提供強大的邏輯控制和運算功能，但是PLC的人機交互能力卻比較弱，雖然市場上有觸摸屏等高級的人機界面，但是價格昂貴，在某些比較簡單的控制設備中，使用觸摸屏不能體現優良的性價比。 HL－200 A401 PLC數碼管人機界面適用于三菱FX系列PLC的人機交互，在不需要用戶重新編程序的情況下，本儀表可以直接讀取、修改PLC的內部數據D000－D255。儀表工作可靠，使用、操作方便，實為一種物美價廉的PLC內部數據操作顯示表。 二、技術參數 ☆ 工作電源：10-30V DC，1.2W； ☆ 外形尺寸：96cm（寬）＊ 48cm（高）＊ 110cm（深）； ☆ 安裝開孔：93cm（寬）＊ 45cm（高）； ☆ 適用PLC：三菱FX系列PLC； ☆ 數據讀寫地址：D000－D255； ☆ 顯示范圍：0～65536（無符號字）； ☆ 顯示界面：兩排 0.4英吋＊5位 紅位 七段數碼管； ☆ 通訊接口：RS-422，FX PLC編程口通信協議，1位起始位，7位數據位，偶校驗，1位停止位，波特率 9600bps； ☆ 工作環境：溫度0～70℃，相對濕度10～90%。 三、儀表接線 儀表可以采用PLC的24V供電， 也可以采用外部24V供電，接線圖如上
