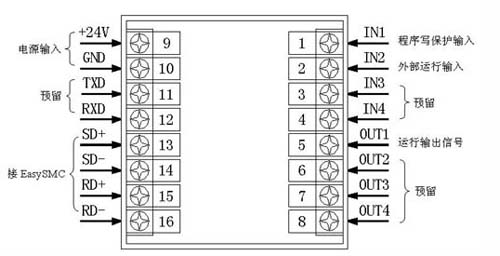

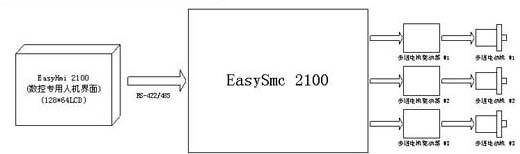

一、產品概述 EasyHmi 2100采用128＊64點陣LCD和大容量EEPROM，特別為EasySmc 2100（步進電機插補控制脈沖發生器）配套設計，中文界面，操作簡單，性能穩定可靠。預留2點通用輸入和3點通用輸出，接受用戶定制。 二、性能指標 1、使用工業24V直流電源供電，帶反向電壓保護； 2、串口通信使用RS-422，9600bps，保證通信可靠穩定； 3、128＊64點陣LCD，支持中文顯示，操作簡單； 4、大容量EEPROM，支持最后存儲9個工藝文件，最多1000步的命令； 5、具有程序寫保護功能，外部運行輸入功能； 6、具有運行信號輸出功能； 7、預留2點通用輸入和3點通用輸出，接受用戶訂制。 三、運動控制系統組成框圖 四、引腳定義
