產品簡介：
      ETSX-MSDH16DC-R是一款在本體上自帶數字量的PLC，設計靈活，可以根據用戶要求進行修改和裁減，適合不同應用場合


簡介：
1、48V V DC電源
2、8通道數字量輸入
3、8通道數字量輸出
4、雙通信口，分別為RS232和RS485

      ETSX-MSDH16DC-R是一款在本體上自帶數字量的PLC，設計靈活，可以根據用戶要求進行修改和裁減，適合不同應用場合，所提供的標準配置如下：
1、48 V DC電源
2、8通道數字量輸入
3、8通道數字量輸出
4、雙通信口，分別為RS232和RS485

機械參數
外觀尺寸 84×111×82
電器性能
電源電壓范圍  DC18~36V（M20MAD-DC），AC85V~265V（M20MAD-AC）
允許瞬間斷電時間  符合IEC61131-2標準，10ms（交流或直流）以內，能夠繼續運行
環境溫度  符合IEC61131-2標準，運行:0℃ ~55℃ 存儲:-25℃ ~70℃
濕度  符合IEC61131-2標準，5%~95%RH(非凝露)
抗干擾性  峰峰值:2000Vp-p; 頻率:5KHz; 上升時間:5ns; 脈沖寬度:50ns
抗震動  符合IEC61131-2標準，正弦，振幅0.1mm，頻率10～57Hz；加速度1.0g，頻率57～150Hz，XYZ三個方向各10次。
抗沖擊  符合IEC61131-2標準，15g，持續11ms，3軸向各6次
絕緣阻抗  5MΩ以上(DC500V) ，所有外部端子與地之間
接地  第三種接地 (不可與強電系統通用接地)
工作環境  非腐蝕性氣體,非可燃性氣體,非導電性塵埃
數字量輸入特性
通道數  8
隔離方式  光電隔離
輸入類型  漏型/源型
額定輸入電壓  DC 24V
額定輸入電流  7 mA
浪涌電壓  35V，0.5秒
工作電壓范圍  DC 9V ～ 28V
導通狀態  高于 DC 15V，2.5mA
關斷狀態  低于 DC 4V，1mA
公共端設置  共用公共端
工作指示燈  輸入‘ON’時，LED發光
數字量輸出特性
通道數 8
隔離方式  機械絕緣
輸出類型  干觸點
響應時間
 10ms以下
輸出電壓范圍  DC 5V~30V或AC 5V~250V
額定輸出電壓  DC 24V或AC 220V
額定輸出電流  2.0A/點，8.0A/公共端
使用壽命機械性
 10,000,000次
使用壽命電氣性
 100,000次（額定負載）

公共端設置  共用公共端
工作指示燈  輸出‘ON’時，LED發光
性能參數
控制方式  程序周期循環掃描
I/O控制方法  程序每一個掃描周期完成一次刷新
編程語言  邏輯梯形圖
最大I/O點數  16點（8DI/8DO）20點（12DI/8DO）
掃描速度  基本指令:0.2μs/指令 應用指令:2至幾百μs /指令
程序容量  48k 字
存儲方式  RAM（備用電池）、Flash ROM永久存儲
輸出線圈  9984點（00001~09984）
輸入接點  2048點 (10001~12048)
定時器1.0秒  范圍:0至65535秒
定時器100毫秒 范圍:0至6553.5秒
定時器10毫秒  范圍:0至655.35秒
計數器16位 范圍:0至65535向上計數器
計數器16位 范圍:0至65535向下計數器
高速計數器上下脈沖 范圍:-2147483648至+2147483647
高速計數器方向脈沖 計數頻率:不大于50kHz
高速計數器A/B相 2通道
高速輸出PWM 2通道高速可調脈寬(PWM)輸出，最大頻率100kHz
高速輸出PTO 2通道高速可調脈沖數(PTO)輸出，最大頻率100kHz
輸入寄存器 512點 （30001－30512）
保持寄存 9999點 （40001－49999）
指針(P) 輸入范圍 16點 （P0－P15 ）
指針(P) 間接尋址方式 使指針指向0，1，3，4類的變量作為間接尋址的運算單元
常數(C) 十進制 # 00000至65535
常數(C) 十六進制 # 00000H至0FFFFH
標簽(L) 輸入范圍 150點 （L1－L150）
日歷功能 顯示：年/月/日/星期/時/分/秒
通訊接口 1個RS-232口，1個RS-485口

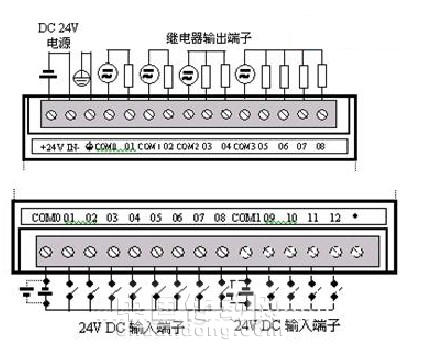

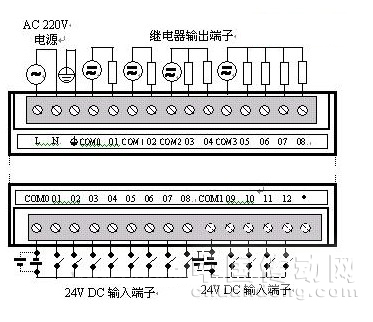

接線圖
