技術規(guī)范

型號

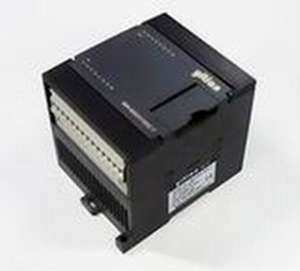

MX150-40T

常規(guī)

尺寸

198×111×82

額定電壓

AC85~265V

功耗

5V/0.55A，24V/0.2A

允許瞬間斷電時間

10ms（交流或直流）以內

絕緣阻抗

5MΩ以上(DC500V) ，所有外部端子與地之間

抗干擾性

峰值:2000Vp-p; 頻率:5KHz; 上升時間:5ns; 脈沖寬度:50ns

環(huán)境溫度

運行:0℃ ~55℃ 存儲:-25℃ ~70℃

CPU特征

程序存儲空間

48K步程序空間

存儲方式

RAM（備用電池）、Flash ROM永久存儲

擴展模塊

最大可以擴展7個模塊，I/O點數可達256點

高速脈沖

2路50KHz（可選）

高速計數

2路50KHz（可選）

中斷

支持定時、外部I/O、計數器比較中斷型梯形圖

端口數

2

類型

RS232/RS485

數字量輸入

數字量輸入點數

24

隔離方式

光電隔離

輸入類型

漏型/源型

額定輸入電壓

DC24V

額定輸入電流

7mA

公共端設置

8個點共享一公共端

數字量輸出

數字量輸出點數

16

輸出類型

晶體管輸出

隔離方式

光電絕緣

響應時間

15μs以下

輸出電壓范圍

DC20.4~28.8V

額定輸出電壓

DC24V

額定輸出電流

0.75A/點, 6.0A/公共端

公共端設置

8個點共享一公共端

接線圖
