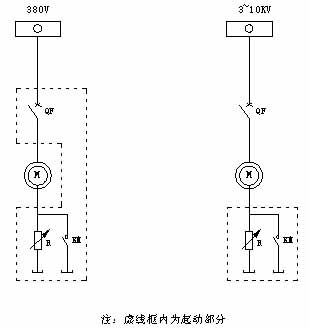

ZRYQ繞線式電機用液體電阻軟起動的詳細內容： 一、適用范圍： 適用于三相交流 50Hz ，額定工作電壓為380V 、3KV 、6KV 10KV，額定功率為 45KW ～6000KW 繞線式交流異步電動機的起動控制。該設備克服了頻敏電阻起動器沖擊電流大、難起動和操作不便等問題，廣泛適用于建材、冶金、化工、礦山、石油等工業部門的球磨機、提升機、空壓機、破碎機、大型風機、大型水泵等電動機的重載起動，是頻敏起動器和金屬電阻起動器的理想替代產品。 二、工作原理： 本產品將液體變阻起動器串入電機轉子回路中，在電機起動過程中通過機械傳動裝置使導電液體中兩平行極板的距離逐漸減小，使液體電阻在預定的時間內自動連續的減小直至為零,從而實現繞線式大中型電動機在理想的條件下重載平滑起動，減少了對電網及拖動設備的沖擊。 三、型號說明： 四、技術指標： 1、被控電機功率： 45～6000KW 2、被控電機轉子電流： 200～2000A 3、被控電機轉子電壓： 200～2200V 4、起動時間： 15S～50S任意可調 5、連續起動次數： 5～10次 6、起動電流： Iq≤1.3Ie（Ie 為額定電流） 7、電解液正常工作溫度： 0℃～60℃ 8、供電電壓： 三相380V/50Hz 9、外殼防護等級： IP20/IP30 10、執行標準： Q/FZR1-2003 五、一次方案圖： 六、技術特點： 1、起動電流小且恒定，對電網無沖擊；起動電流不大于額定電流的1.3倍，因此可以降低電機重載起動對變壓器容量的要求，減少一次性投資； 2、平滑起動，減少對機械設備的沖擊，可延長機械設備及電機壽命30%左右； 3、熱容量大。在電機允許起動的情況下，可連續起動5～10次； 4、低電壓仍可起動，只要電網電壓能保證電機正常運行，就能保證順利起動。 5、控制、聯鎖、保護、顯示功能強。自動化程度高，結構簡單，維護方便，可靠性優于頻敏、油浸式變阻器。
