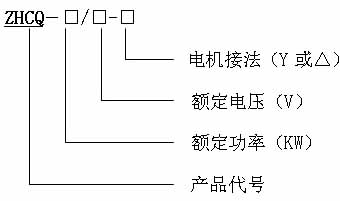

ZHCQ系列自勵式磁控軟起動裝置的詳細內容： 一、概述 ZHCQ系列自勵式磁控軟起動裝置系武漢大學電氣工程學院留美博士、教授、博士生導師陳柏超同志在九十年代初期的研究成果—新型自勵式磁控電抗器在大電機起動領域的運用。該技術以低壓晶閘管為核心控制器件，通過控制晶閘管的導通角來改變控制繞組中直流電流的大小，改變鐵芯的磁導率，從而改變高壓繞組的阻抗，達到降壓限流的目的。它克服了晶閘管耐壓受限的缺點，能做成超高壓及超大容量，已應用于500kW電壓等級。九十年代中期，該技術作為動態補償裝置廣泛運用于國內27．5kV電氣化鐵路系統，先后在北京鐵路局、鄭州鐵路局、西安鐵路局等地得到了普及和推廣，取得了良好的社會效益和經濟效益。目前，國家電網公司正著手將該技術用于超高壓輸變線路的動態補償領域。 與傳統的磁飽和電抗器相比，新型自勵式磁控電抗器具有控制效率高、調節范圍寬、響應速度快、無諧波污染、無漏磁、噪音小、體積小、無需大容量的勵磁電源等優點。用在電機起動方面，具有電機加速平穩柔和，起動電流可任意設定，起動性能不受環境溫度影響，免維護，價格相對低廉的特點，是理想的換代產品。 二、適用范圍： 適用于三相50Hz額定電壓在 0.4～10KV 、額定功率在100～20000KW交流異步鼠籠型電機的空載或輕載起動，也可用于具有起動繞組的同步電動機的起動。廣泛應用于各行業的風機、泵類、壓縮機和能夠空載起動的各類拖動、升降、牽引等機械中。 三、工作原理： 在電動機的定子回路中串入阻抗可自由改變的磁飽和電抗器，通過閉環控制系統，調整控制繞阻直流電流的大小，在預定的時間內，使飽和電抗器的阻抗由大到小自動無級減小，電機端電壓逐漸上升至全壓，實現電動機的軟起動。 四、性能特點： 1、 采用國際領先的計算機仿真技術，整個起動過程可預測、可控制、可調整， 確保電動機在理想狀態下一次起動成功； 2、 閉環控制，實現恒流起動，起動電流在1.5～3.5Ie之間任意選擇（視負載不同），起動的時候可確保電網壓降最小，無二次電流沖擊； 3、 帶液晶顯示屏，顯示主機起動，主機運行，故障等狀態，運行參數（電流、電壓）；提供全部故障報告，PLC控制帶通信接口，可遠傳起動裝置里的所有狀態信息，特有的中文菜單，使操作系統更人性化，每種操作都有中文提示說明，使得在沒有說明書的情況下也可以進行參數設定、處理故障、縮短維修時間； 4、 采用新型自勵式結構，直流勵磁繞組不需提供輔助電源； 5、 該起動裝置具有：電機過載保護、過/欠電流保護、相電流不平衡保護、缺相保護等、欠電流檢測信號及起動超時信號雙重投全壓信號輸入，確保起動裝置從供電回路切除； 6、 可選擇三種起動電流曲線、恒流、斜坡、突跳，以滿足不同工況要求； 7、 起動過程電網壓降小（10%左右），起動平穩無機械沖擊，有效地保護電機及傳動機構； 8、 重復使用性好，起動性能不受環境溫度影響，起動時不產生熱量； 9、 采用了專門諧波治理裝置，把起動三次諧波由30％以上抑制在2.3％以內，高于國家要求的諧波標準； 10、 采用了磁屏敝技術，無漏磁； 11、 體積小，參數設定調整方便、免維護、可靠性高、使用壽命長； 12、 可實現軟停止。 五、主要技術參數： 電動機額定電壓 380V，3KV，6KV，10KV（其他電壓等級可定制） 電動機額定功率 100～20000KW 恒流范圍 1.5-3.5Ie可調 起動時間 5-120 秒可調 控制電源電壓 AC380V/50Hz/5A 連續起動次數 2-3 次/小時 軟起動裝置容量 不限（隨電動機容量定） 防護等級 IP20/IP30 六、型號說明： 七、環境條件： 1、環境溫度：-30℃～+40℃； 2、空氣的最大相對濕度不超過90%（20℃），且不得出現凝露； 3、海拔高度不超過1000m，超過時應提供海拔高度； 4、運行地點應無導電或爆炸塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽。
