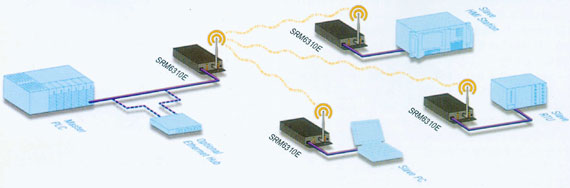

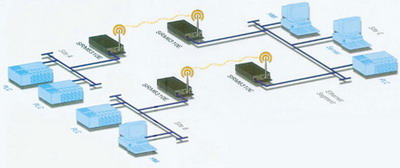

SRM6310E以太網無線調制解調器特別為工業環境無線以太網通訊而設計。 以太網正在成為一種廣泛應用的可靠的自動控制系統接口，SRM6310E提供了高度可靠的無線通訊選擇方案，增強了系統設計的靈活性。利用SRM6310E可以實現PLC遠程編程及診斷，可以實現公司信息系統和控制系統間的無線連接，省去了以太網布線費用，特別是當電纜安裝不可行時。 SRM6310E基于與DATA-LINC SRM6100一樣的智能頻譜無線射頻技術，能夠在非常復雜的環境中保證極高的可靠性。當調制解調器在可視距離內安裝天線時通訊距離可達15英里（約24公里），還可以使用外置天線或中繼器以延長通訊距離或繞開障礙物。 SRM6310E可以連接兩段以太網或多個以太網通訊節點到一個主PLC，SRM6310E具有以太網設備接口10BaseT（雙絞線），其使用MAC層橋接以實現真正的網絡協議透明，完全支持基于TCP/IP的通訊協議。在大多數以太網PLC應用中數據流通速率高達100KBPS。 工作頻率 免許可證，2.4-2.4835Ghz 發射 范圍:16公里,視距,使用全向天線（通訊距離還可以擴展） 輸出功率:最大500mW 調制:擴頻,GFSK 擴頻碼: 跳頻 調頻模式：15（用戶可設置） 占用帶寬：230KHZ 接收 靈敏度：-100dBm@10-4誤碼率； -108dBm@10-6誤碼率 選擇性系數：40dB@fc+/-230khz; 60dB@fc+/-460khz 系統增益：135dB 射頻數據傳輸 糾錯：32位CRC 數據加密：動態鍵值 Rf傳輸率：188kbps 接口 2個10Base-T（1直線，1錯線，不能同時用）1個DB9（配置用） 數據吞吐量 點對點模式：最大108kbps（設定頻率可用率75%測得） SRM6310E可用于連接遠程網段，允許多點連接。本例中（見圖），位于A站、B站或C站的任何設備間都可以傳輸數據。 該調制解調器專為復雜的工業環境而設計，封裝于堅固的18AWG鋼機殼。可選NEMA封裝，可選PLC槽安裝。SRM6310E可用12VDC或24VDC供電，依型號而定。 技術指南 以太網是當今辦公環境中最為流行的網絡技術，以太網目前廣泛應用于工業數據通訊。大多數PLC、RTU、SCADA硬件提供以太網接口，許多公司使用以太網用于實時數據恢復或控制。 令以太網如此流行的主要因素是速度，大多數工業應用中速度都是很重要的考慮因素。然而，它還具有許多其他優點，如易于連接，在同一網絡中可以運行多個設備，與生俱來的多路復用能力。這些方面在工業數據采集和工程控制中，都是非常重要的因素。 無線以太網那個對于工廠級應用更具有特殊吸引力。它除了具有以太網的上述一般優點外，還具有遠程網絡連接能力。用傳統的電纜連接隔離的活移動的設備是不切實際的或不可行的。 在評估工業級以太網系統時，需要重點考慮因素：電磁干擾（EMI）和射頻干擾（RFI）、噪聲級別、通訊的數據類型、對天線及許可證的要求等，因?yàn)檫@些因素將影響數據完整性、數據流通性、通訊距離。 一般來說，具有高數據吞吐量的系統，本質上更易于受干擾的影響。高數據吞吐量可能是重要的，也可能不重要，這取決于經無線射頻通訊鏈路傳輸?shù)臄?shù)據的類型。天線的類型，如定向的或全向的，將影響安裝及維護的費用。若視距范圍內有障礙物，可以使用中繼器避開障礙物。 工業無線以太網應用提出了許多在典型商務辦公環境中所不具有的挑戰，但工業無線以太網調制解調器具有不同的特性以滿足不同需要。歡迎聯系DATA-LINC，與我們一起討論您的無線以太網應用。我們的工程師將幫助您分析特性的應用需求，幫助您選擇最佳的解決方案。 SRM6310E可以將遠程從設備與主設備（如PLC）連接，實現雙向數據通訊 工業應用 SRM6310E對于數據傳輸可靠性要求很高的無線以太網應用非常理想，如： ·PLC到PLC通訊 ·工廠自動化系統與公司信息系統間的通訊 ·工作站通訊 ·遠程PLC診斷及編程 ·以太網安裝不切實際，或不可行，或費用太高 電源 10-28VDC 發射電流（峰值）：700ma@12VDC 接收電流：100ma@12VDC 工作模式 點對點，點對多點，存儲轉發中斷器，中斷器/Remote 診斷 前面板LED：電源，RF Link，RF In，RF Out， LAN ln， LAN Out， LAN Link， LAN Collision， Overrun error（溢出） 串口數據：存儲信號強度，噪聲和斷開信息 工作溫度 標準溫度：-40 to 75C 溫度：Oto95%非凝結 重量：0.88kg 封裝 標準：NEMA 1；18規格鋼6.22＊8.59＊15cm 安裝 2側“L”型卡式安裝可選DIN安裝
