高集成5毫米x5毫米電源電路為TI32位微處理器簡化電源設計與系統電壓管理
2011年11月25日，北京訊

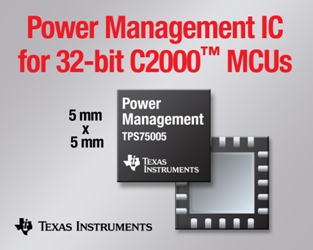

日前，德州儀器(TI)宣布推出面向TIC2000實時控制32位微處理器(MCU)以及其它DSP及FPGA處理器的完整電源管理解決方案。該TPS75005高集成電源電路采用散熱增強型5毫米x5毫米QFN封裝，將2個低噪聲500mA低壓降線性穩壓器(LDO)與3個電源電壓監控器相結合，可為TIF2833x、F2823x、F281x、F2801x以及F280x微處理器系列實現+/-5%的電源軌誤差精度。如欲獲得樣片與評估板，敬請訪問：http://www.ti.com.cn/product/cn/tps75005。
TPS75005支持3.5V至6.5V輸入電壓范圍，提供2組由集成定序電路控制的電源輸出。單個EN邏輯輸入信號可確保C2000MCU的上斷電需求。排序器包含適用于2個LDO的軟起動，可避免浪涌電流。此外，第三軌監控器還可提供輸入電壓監控等普通電源管理功能。
TPS75005的主要特性與優勢
•為TI32位C2000實時控制MCU提供優化管理電源，包括預設上斷電排序功能；
•高集成度可簡化設計，降低整體解決方案尺寸：雙路500mALDO與專用電源電壓監控器；
•電壓精度與保護：5%誤差精度可提高電源設計可靠性。
供貨情況
采用20引腳、5毫米x5毫米QFN封裝的TPS75005現已開始批量供貨，可通過TI及其授權分銷商訂購。設計人員可使用TPS75005的PSpice瞬態模型仿真工具加速設計。
了解有關TIC2000MCU電源解決方案的更多詳情：
•快速參考指南：32位C2000實時MCU的電源管理解決方案；
•參考設計：TMS320F2802x/03x電源管理解決方案；
•TPS75005EVM-023評估板：支持雙路500mA低壓降穩壓器與三路電壓軌監控器的評估板；
•通過TI在線技術支持社區咨詢問題，并幫助解決技術難題：www.deyisupport.com。
商標
C2000是德州儀器的商標。所有注冊商標與其它商標均歸其各自所有者所有。
