英威騰伺服驅動器結構圖

時間:2009-11-18

來源:中國傳動網

導語:英威騰伺服已經在彈簧機、高速繞線機、高速剝線機、雕銑機、、卷繞機、切割機、機器人、紡織機械、包裝機械等行業得到成功的應用,具有接線簡單、調試方便的特點。

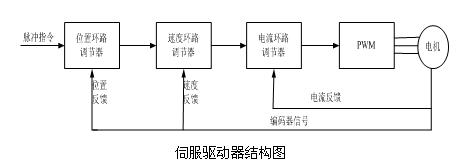

英威騰伺服已經在彈簧機、高速繞線機、高速剝線機、雕銑機、、卷繞機、切割機、機器人、紡織機械、包裝機械等行業得到成功的應用,具有接線簡單、調試方便的特點。 伺服驅動器一般有電流環、速度環和位置環三個環路組成,其結構圖如下:
英威騰伺服調試的一般原則是:當電機固定后,電流環參數就固定不變。速度環參數與電機負載和機械轉動慣量有關,增益越高,積分時間越小,伺服驅動器的響應越快,所以一般在調試的時候要在機械系統不振動的情況下盡可能提高速度環增益,減小速度環積分時間。位置環增益和機械系統剛度有關,這個要根據客戶的需要來設置。 更多了解請參考:“伺服行業”
