1.   特點

SM40JDD-4IN數字化總線型CAN節點數據采集模塊是蚌埠日月儀器研究所生產的數字化CAN總線節點數據采集設計。每個節點模塊采集模擬量2路，脈沖量2路。CAN總線通訊，可級聯0~32路CAN節點模塊；配套SM40P-3007 RTU可進行“一線牽”多節點數據監測。工業環境設計，性能穩定可靠，已在大慶、華北、新疆等各大油田推廣應用，以其高精度、安裝簡單、維護方便、可靠性高、環保耐用等特點贏得用戶認可。

2.   功能

接口：1.CAN總線接口1路，級聯；2.模擬量2路、脈沖量2路；【CAN總線使得現場多路節點一線牽，大大節省電纜、施工等綜合成本】

配套：配套SM40P-3007 RTU、SM25Y系列壓力傳感器、SMT106系列溫度傳感器、流量計等可實現管線溫度、管線壓力、液體流量等多節點型監測。

3.   技術指標

供電：RTU CAN接口提供：+15VDC

CAN總線: 1路，RTU可級聯0～32路CAN節點，光電隔離，隔離電壓1000Vdc/1分鐘

AI模擬量輸入: 2路，4～20mA或0～5V

PI脈沖量輸入: 2路

工作溫度: －40～＋80℃【滿足高寒高熱工業級環境要求】

防護等級：IP65

尺寸：222 mm×185 mm×110mm

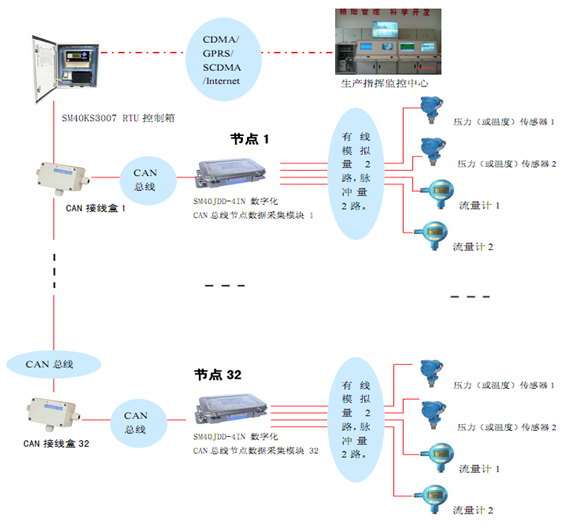

4.應用框圖

本系統在油田計量間、注入站、聯合站、中轉站等廣泛應用。SM40JDD-4IN數字化總線型CAN節點數據采集模塊可級聯0~32路，配套SM40P-3007 型RTU可進行“一線牽”多節點數據監測，RTU通過CDMA/GPRS/SCDMA等無線網絡將數據遠傳至控制中心。
