產品簡介：

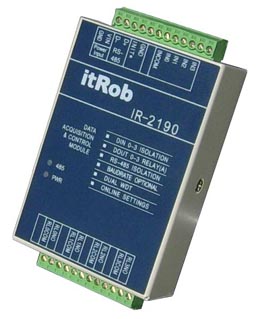

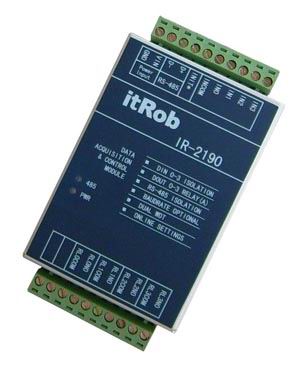

    IR-2190分布式遠程工業數據采集/控制模塊為開關量IO模塊，包含4路隔離開關量輸入加4路繼電器輸出，采用當今工業領域使用最為廣泛的RS-485總線進行通訊與控制，可廣泛應用于各種工業測量與控制系統中。

    控制主機或主控制器通過RS-485總線與IR-2190模塊進行通訊，可實現對工業現場的開關量信號的采集，并將開關量信號反饋回（通過RS-485）主控計算機；同時，主控計算機可將控制命令發送（通過RS-485）給IR-2190模塊，以實現開關量信號的輸出，從而實現對現場繼電器、開關等的控制。

    IR-2190模塊采用與研華公司的亞當協議相兼容的ASCII碼通信協議，其指令集兼容于NuDAM、ADAM等模塊，可與采用相同協議的其他廠家的數據采集模塊掛在同一個RS-485總線上，便于計算機統一編程。

產品特點：

◆ 通信協議兼容ADAM協議，可與采用類似協議的模塊掛在同一個RS-485網絡中，最大限度地給工程設計人員帶來方便?！?提供Status（通訊狀態）指示燈和Power（電源）指示燈，方便用戶查看模塊工作狀態。

◆ 模塊兩端的物理接口采用10位工業接線端子。

◆ RS-485接口具備防雷和光電隔離雙重保護功能，使產品工作更加安全可靠。

◆ 模塊支持在線設置，用戶可通過RS-485對模塊的工作參數進行設置。所有的設置參數全部保存于模塊內部的EEPROM中，與那些需要打開產品外殼來通過跳線進行設置產品相比更加簡單、方便。

◆ 內置雙看門狗功能（硬件看門狗和通信看門狗），使系統更加安全可靠。

    硬件看門狗：監視模塊工作狀態，當模塊硬件不穩定導致程序出現故障時會自動復位模塊CPU。

    通信看門狗：監視RS-485網絡主機的通訊狀態，當主機故障導致通訊停止時，模塊自動輸出安全值。

（注：硬件看門狗定時時間用戶不用不能設置；通信看門狗定時時間用戶可通過命令設置）

◆ 本產品采用鐵質金屬外殼，堅固耐用，也具備良好的防電磁干擾特性。

◆ 安裝方式即可以選擇標準DIN導軌式安裝，也可以選擇采用螺絲固定的壁掛式安裝方式，具體方式由用戶在購買產品時指定。

性能指標：
◆ 輸入通道：
    輸入通道數量：4路
    隔離方式：單端隔離
    隔離電壓：3000Vrms
    數字電平0：最大1Vmax
    數字電平1：+4V～30V
    輸入阻抗：3K ohms
◆ 輸出通道：
    輸出通道數量：4路
    輸出通道類型：繼電器（A型）
    繼電器觸點容量：5A@250VAC，5A@30VDC
    浪涌電壓：4000V
    吸合時間：6ms MAX
    釋放時間：3ms MAX
    最小無故障時間：10︿5 ops
◆ 通訊口RS-485：
    接口信號：D+、D-（兩線半雙工）
    通訊速率（單位：bps）：1200、2400、4800、9600、19200、38400、57600、115200，用戶可通過命令設置模塊的通訊波特率。
    防雷保護電壓：7～8V
    防雷保護容量：600W
    光電隔離保護：3000Vrms
    帶載點數：一條RS-485總線可最多掛接32個模塊，如果用戶使用的模塊數量超過32個，可通過RS-485中繼器（如IR-1301S）或RS-485分配器（如IR-1305A）來擴展RS-485網絡。IR-2190模塊的通信協議支持的最多數量為256個。
◆ 功耗：2.2W
◆ 輸入電源電壓：+9V～+30VDC
◆ 溫度：-20℃～70℃
◆ 濕度：5%～90% 無冷凝
◆ 安裝方式：標準DIN導軌卡裝或壁掛式安裝（由用戶在購買產品時指定）
◆ 體積/尺寸：（參見說明書）
