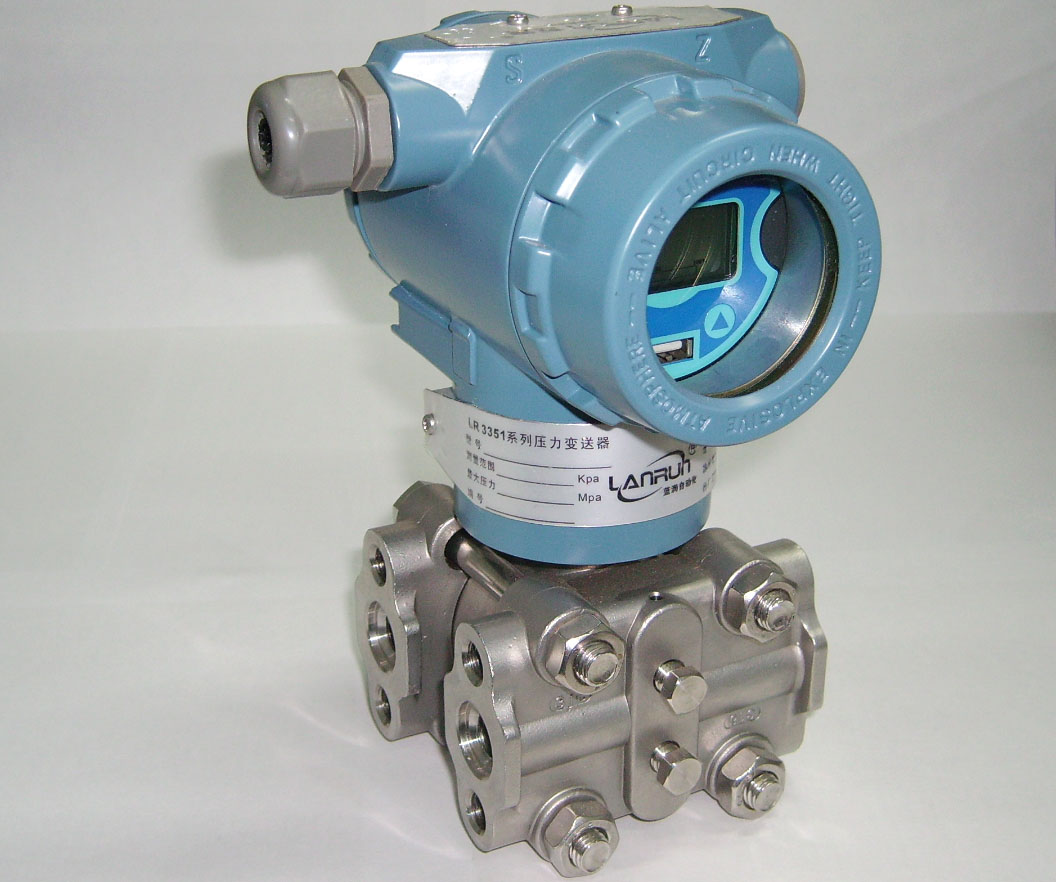

概述 LD3351系列全智能壓力/差壓變送器是我公司自行開發的多功能全智能現場壓力儀表，在采用世界先進的、成熟的電容傳感器技術基礎上，結合先進的單片計算機技術和傳感器數字轉速技術精心設計而成。 核心部件采用16位單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化，滿足日益提高的工業現場應用之要求。為此，軟件中應用了數字信號處理技術，使其具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤能力（ZSC）和溫度自動補償能力（TSC）。 強大的界面功能無需手操器保證了優良的交互性。數字液晶顯示表頭能夠顯示壓力、溫度、電流三種物理量，及0-100％模擬指示，按鍵操作能方便的在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等基本的參數設置，極大地方便了現場調試。 S-PORT串行通信口通過專用轉接模塊直接與計算機通信，上位機界面可以完成比按鍵操作更多地功能。接專用RS485模塊可以實現數字信號遠傳，或構建RS485工業局域網；可帶HART協議。 信號轉換、信號采集與處理及電流輸出控制采用了一體化設計，使結構更加緊湊可靠。 簡要 ◎全智能 ◎超級的測量性能，用于壓力、差壓、液位、流量測量 ◎精度：±0.1% ◎全性能：=0.25%F.S ◎穩定性：0.25% 60個月 ◎量程比： 40：1 ◎測量速率：0.2S ◎小型化全不銹鋼法蘭，易于安裝。 ◎過程連接與其它產品兼容，實現最佳測量。 ◎唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性。 ◎采用16位單片機技術的智能變送器。 ◎標準4～20mA,自帶通訊鍵盤和RS-485通訊接口，現場調校。 ◎可帶HART協議，支持向現場總線與基于現場控制的技術升級。 產品介紹 ■LD3351系列全智能·電容式壓力變送器 ◎精度：±0.1% ◎量程比： 40：1 ◎測量范圍：60Pa～40MPa ◎隔離膜片：316L不銹鋼、哈氏合金、蒙乃爾、鉭及重金屬膜片 ◎設計小巧、堅固輕量、易于安裝 ■LD3351系列全智能·電容式液位變送器 ◎液位測量精度達±0.25％ ◎測量范圍：500mmH2O至250000mmH2O ◎平膜式、插入式及法蘭規格可選 ◎可選灌充液，滿足不同場合測試 ◎接液材質：316L不銹鋼、哈氏合金、蒙乃爾、鉭及重金屬膜片可選 ■LD3351系列全智能·電容式雙法蘭遠傳變送器 ◎測量范圍：6KPa～1MPa ◎多種遠傳法蘭，多種過程連接方式 ◎一體化波紋座設計，減少溫度影響，提高抗過壓性 ◎差壓、壓力、液位測量 ■優秀的品質 LD3351系列全智能壓力變送器即使在最惡劣的條件下也能保證精度和穩定性的要求，小型化（2.4kg）、超級智能化（16位CPU）的平臺設計,為您持續的需要提供最佳方案。 ■綜合性能 評定變送器性能的高、低，僅憑參考精度不能說明實際的工作性能，因為參考精度是在標準的實驗室環境中測得，而實際工業現場與實驗室完全是不同的，變送器真實性能的測定，必須處于實際工業環境條件下進行，因此變送器必須考慮工業過程控制中溫度、靜壓、安裝所造成的影響，LR3351系列全智能變送器不僅采用了高性能的壓力、差壓傳感器，同時采用了數字化溫度傳感器及高性能的16位CPU,對過程控制中細微的變化進行精確的修正和補償，從而使變送器綜合性能大大提高。 ■長期穩定性 變送器的穩定性是變送器最重要的技術指標之一，而現場使用過程中安裝應力，單向過壓，冷、熱影響都可以造成零點漂移，LR3351系列全智能變送器充分考慮現場應用，在變送器設計上大量采用高性能合金，高分子材料及先進的計算機補償技術，從而使變送器的零點具有長時間不變的性能。 ■長期可靠性 變送器的可靠性是我公司設計、制造過程中最主要考慮的工藝過程，不管是微量程或其它量程的變送器，必須經過模擬現場的高水壓（≥16MPa）測試，1萬次交變負荷測試，高、低溫循環測試等苛刻的篩選，才準予出廠，即使測量范圍≤1KPa、單向過壓至7MPa甚至更高也不會損壞。嚴格的工藝，高性能的設計，優良的生產線造就了全智能變送器優秀的可靠性。 ■性能指標、技術指標 ◎性能規格（參考條件：無遷移狀態，硅油灌充液，316L隔離膜片） 輸出信號：4～20mADC 傳輸信號：二線制 ◎精度 線性輸出：±0.1％（對量程比為1：1），包括線性、變差、重復性的綜合誤差。 開方輸出：在輸出壓力為4～100％時，為±（0.2％的標定量程+0.05％的上限）。 ◎穩定性：對于DP量程代號3、4、5為最高量程的±0.2％，對于其他的量程代號，為最高量程的±0.25％。 ◎濕度：0～100％相對濕度 ◎啟動時間：在最小阻尼時，最多2秒種。 ◎容積吸取量：小于0.16cm3。 ◎阻尼：電氣阻尼為0～32秒。此外，敏感元件還有0.2秒的恒定阻尼時間（量程3為0.4秒）。 ◎靜壓影響（DP變送器） 零點誤差：對于14MPa為最高量程的±0.25％，對于量程代號3為最高量程的±0.5％，通過零點調整可以得到校正。 量程誤差：每6MPa可校正到輸入讀數的±0.25％，或對于量程代號3為最高量程的±0.5％。這種誤差在安裝錢可以調校消除。 ◎靜壓影響（HP變送器） 零點誤差：對于32MPa為最高量程的1.0％，通過零點調整可以得到校正。 ◎溫度影響 在最大量程零點誤差：每56℃為量程的±0.5％。總的影響包括量程和零點誤差：每56℃為量程±1.0％。對于量程范圍編號3，影響量加倍。 在最小量程零點誤差：每56℃為量程的±3％。總的影響包括量程和零點誤差：每56℃為量程±3.5％。對于量程范圍編號3，影響量加倍。 ◎振動影響：頻率為0～200HZ,任意方向上每個g為±0.05％上限值。 ◎電源影響：小于標定量程的±0.005％/V。 ◎安裝位置影響：零點漂移不大于（0.25KPa），此誤差可通過校正消除，對量程無影響。 ◎電磁場干擾/射頻干擾影響：按照SAMA PMC33.1,從20～1000MHZ進行嘶啞，場強可高至30V/m。 ◎結構規格 注：材料適用性請參考接觸介質部分材質的耐腐蝕性參考表。 ◎接觸介質的材料： 隔離膜片：316L不銹鋼，哈氏合金C-276，蒙乃爾合金或鉭。（可選） 排氣/排液閥：316L不銹鋼，哈氏合金或蒙乃爾合金。 工藝法蘭和連接頭：316L不銹鋼，哈氏合金或蒙乃爾合金。 接觸介質的O形環：氟橡膠，丁晴橡膠。（可選） 灌充液：硅油 螺 栓：碳鋼鍍錫 電子線路外殼：低銅鋁 O形密封圈：丁晴橡膠，氟橡膠。（可選） 涂 漆：聚氨脂。 工藝連接件：對于范圍代號1、2、3、5的變送器，其兩只法蘭的中心連接孔距為54mm,孔上為NPT1/4-18;對于代號6、7的變送器則為56mm和NPT1/4-18；對于代號8的變送器則為57.2和NPT1/4-18。對于范圍代號1、2、3、4、5的變送器、其兩只連接頭上引壓孔為NPT1/2-14。法蘭連接頭可翻轉分別給出50.8mm中心距，54mm,或57.2mm。 電氣連接件：具備現場在測試端子。 重 量：不包括選用件，AP、DP、GP和HP型重2.4公斤。 ◎使用條件 總體防護性能符合：IP67（相關參數） ◎電源電壓： 12V～45VDC本安防爆產品必須由相應的安全柵供電（標準為24VDC，無負荷可工作于12VDC，帶液晶表頭不低于16VDC） ◎產品使用環境 使用溫度：-25℃～+80℃ 儲藏溫度：-40℃～+104℃ 濕 度：0～90％ 防爆型產品使用環境條件： 溫 度：-20℃～+40℃ 相對濕度：5％～95％ 人氣壓力：86～106KPa 本安型產品外配安全柵參數： Uo≤28r DC Io≤30Ma Po≤0.84 LD3351系列全智能防爆壓力/差壓變送器 ■LD3351防爆型變送器是LR3351基型變送器的變型產品，工作原理及基本結構與基型相同，主要差別在于： a,接線端子基體由耐弧塑料制成。 b,出線口采用壓緊螺母式引入裝置。 c,隔爆結構和零件按防爆標準進行嚴格的檢查和試驗。 本儀表的防爆型有本質安全型及隔爆型兩種。隔爆型及本質安全型儀表符合GB3836.1-83《爆炸性環境用防爆電氣設備通用要求》規定。 ◎隔爆型 符合GS3836.2-83《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》規定，其標志為ExdsⅡBT5。 ◎本安型 符合GS3836.4-83《爆炸性環境用防爆電氣設備隔爆型電氣設備“i”》規定，其標志為ExiaⅡBCT5。并配規定的防爆安全柵。
