產品介紹
突破性的水刀切割工藝

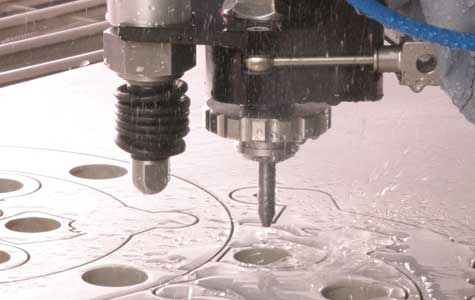

帶公差控制器的動態水刀能夠以比傳統水刀切割技術更高的速度生產更加精密的工件。這項專利技術采用了具有獨特數學切割模型的、最新開發的先進運動系統,它能控制安裝在切割刀頭上的一個小巧的鉸接腕。該鉸接腕可以使切割刀頭以任意方向傾斜,彌補傳統水刀切割設備產生的水流滯后和切口斜邊。
水流滯后和切口斜邊是一種以集束切割機切割(例如水刀)所自然產生但不樂見的結果。當切割工件的速度越快,水箭滯后的情況越明顯。水箭滯后會造成工件幾何開關誤差。除此之外,當切割材料的速度越快時,水箭集束會產生持續增加的切口斜邊。因此傳統水刀必須降低速度,以便減少或去除水箭滯后及切口斜邊現象所造成的公差誤差。現在,動態水刀將可克服這些限制。
FlowMaster Software®
容易使用的 FlowMaster軟件(福祿的智能化 Windows® PC 水刀控制系統),使得操作動態水刀變得非常容易。所有的數學計算都在后臺進行,并以極高的速度,啟動適當的動作指令至所有五軸。用戶只需輸入基本切割參數,如切割材料的種類、厚度、切割速度、所希望的切邊品質,其他后續工作,就交由FlowMaster來完成。
FlowMaster 有效控制切割刀頭的位置。它了解在切割路徑的許多遞增點上所需的傾斜和旋轉程度。例如,在高速下,外角需要增加傾斜以避免圓錐現象發生。FlowMaster也明了,使工件保持在公差內及不產生斜邊的最佳切割速度。切割速度越快,所需要的傾斜程度越高。在大多數情況下,切割頭的傾斜能力能產生更快的切割速度。因此動態水刀可比傳統水刀切割,以更快的速度,生產出更佳的工件。
優勢
與傳統平板水刀切割相比,工件切割速度,最快可提升 25-400%。
可以更快的速度改善切割工件公差及幾何形狀
確實去除了斜邊;在直線幾何形狀下斜邊 < 1 度
減少工件成本
真正工件堆疊能力,層層之間保持公差一致,
無需二次加工
可切割各種不同材料,如金屬、石材、玻璃和復合材料
方便編程及操作;無需特別培訓或知識要求
可切割任何使用CAD檔案或直接掃描至FlowMaster® 的工件
規格
適用于 WMC2 及IFB的新機器上或現行使用機器的改裝
功能,強知的數學切割模式
含動態水刀模塊的 FlowMaster 軟件
帶 A/B 活節肘的 5 軸運動裝置
高效的 PASER® ECL Plus 切割頭
高精度快速夾頭的 PASER ECL Plus 安裝于可快速更換零件的切割頭上,同時提供極其精準的工具中心點位置
當與福祿已獲專利的 DuraFlow™ 鉆石噴嘴及 ECL Premium 刀管配套使用時,由于切割零件的平均壽命是業界中最長的,因此產能也能提升至最大。
高速反映的開/關閥,重量輕,體積小,速度極快,以增加產能
觸底式高度感應器在砂刀管與切割材料間,產生適當的間隙高度
整合式加砂水箭防濺護罩
