STR-31型微功率無線收發模塊簡介：

上海桑博科技有限公司開發、生產的STR-31型微功率無線數傳模塊采用Chipcon公司 高接收靈敏度無線集成芯片CC1020 RF芯片，象桑博公司其它無線模塊一樣，采用Atmel 公司的微功耗，低噪音，高速8位單片機，也內置多種高糾錯信道編碼通信技術，用戶使用時，無需任何編碼，具有更高的抗干擾性強，通信穩定的特點，可廣泛用于各種場合的短距離無線通信領域。STR31采用無鉛生產工藝，產品符合歐美環保出口要求。

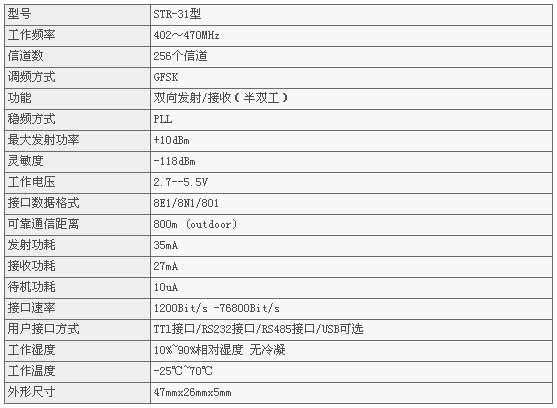

STR-31型微功率無線收發模塊性能參數：

注：

1、 以上表中功率與通信距離數據為實際測量數據；

2、 以上表中接口速率，用戶可根據要求在1200Bit/s,2400Bit/s,4800Bit/s，9600Bit/s，19200Bit/s，38400Bit/s，76800Bit/s任意選訂一種；

3、 以上表中接口方式，用戶可根據要求在模塊上選擇TTL電平，RS-232或RS-485/USB接口。

4、 STR-31型模塊可配四種天線，天線尺寸分別為30x7x1mm，85xФ15mm，45xФ8mm，30xФ8mm用戶根據安裝尺寸的大小可選訂。

STR-31型微功率無線收發模塊特點：

·窄帶、抗干擾能力強，更遠，更小，速率更高，性價比高；

·微功率發射:最大發射功率為10mW。 ·工作頻率在ISM頻段，無需申請頻點。載頻頻率在402～470MHz之間可選，

·高抗干擾能力和低誤碼率：基于FSK的調制方式，采用高效前向糾錯信道編碼技術，提高了數據抗突發干擾和隨機干擾能力，在信道誤碼率為10-2時，可得到實際誤碼率10-5～10-6。

·傳輸距離遠：在視距情況下，可靠傳輸離距達到800m（BER=10-3）。

·透明的數據傳輸：提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音號及假數據（所發即所收）。

·雙串口，3種接口方式，STR-31型模塊提供2個串口3種接口方式，COM1為TTL電平UART接口，COM2由用戶自定義為標準的RS-232/RS-485口/USB（用戶只需要拔插以為短路器再上電即可定義）。

·大的數據緩沖區，接口波特率為1200/2400/4800/9600/19200/38400/76800bps,格式為8N1/8E1用戶資定義，可1次傳輸無限長度的數據，用戶編程更靈活。

·智能數據控制，用戶無需編制多余的程序，即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中收/發轉換，控制等操作，STR-31型模塊能夠自動完成。

·低功耗及休眠功能，接收情況下，電流<10mA，發射電流<30mA,休眠時電流僅為<10uA。

·高可靠性，體積更小、重量更輕，采用CC1020單片射頻集成電路及單片MCU,外圍電路少，可靠性高，故障率低。

·選用優質精密器件，嚴格調試，批量產品性能參數十分統一；

STR-31型微功率無線收發模塊應用范圍：

＊　水、氣、熱、電等居民計量表具無線遠傳自動抄表；

＊　供電局及臺站的無線抄表；

＊　消防安全報警、樓宇自動化；

＊　門禁、考勤及售飯系統；

＊　醫療儀器

＊　監控云臺、機房電源、風機設備無線遙控報警；

＊　倉儲物流，激光槍，條碼閱讀器；

＊　無線會議投票表決系統；

＊　測繪；

＊　體育訓練及競賽；

＊　無線餐飲點菜；

＊　無線POS機，PDA等無線智能終端；

＊　電子站牌，智能交通；

＊　無線電子顯示屏及排隊機；

＊　無線吊稱，無線電子衡器；

＊　不停車收費、停車場；

＊　汽車檢測及四輪定位；

＊　工業無線遙控、空調遙控器；

＊　油井及水情測報；

＊　無線RS232/RS485轉換/連接器；

＊　點對多點無線組網，無線現場總線，自動化數據采集系統。
