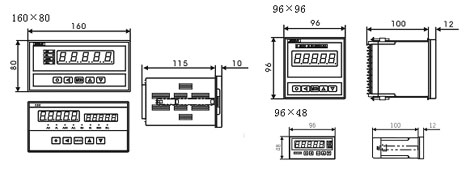

一、概述 XSM系列轉速.線速.頻率測量控制儀，以測量輸入信號的頻率為基礎，配合表內可設置的參數，適用于轉速、線速、頻率、脈沖信號流量傳感器的瞬時流量等的測量、變換、顯示、傳送、記錄和控制。測量頻率：0.1～25kHz ; 基本誤差小于0.01%，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度。 XSM系列儀表采用單片機嵌入式組合設計，硬件擴充性強，軟件平臺靈活，可以擴展開關量輸入、定時、程序順序控制等，不局限于標準功能。可按實際需要組合，以實現最佳性能。 XSM還具有清零（帶掉電記憶）、峰值、谷值顯示記錄和保持功能，具有絕對值顯示和絕對值變送輸出功能。 二、技術指標 1、電 源：220V AC供電的儀表：220V±10%，功耗小于7VA； 24V DC供電的儀表：24V±10%，功耗小于5VA；12V DC供電的儀表：9V～20V，功耗小于5VA；其它電源規格以隨機說明書為準。 2、工作環境：0℃—50℃，濕度低于90%R.H 3、顯示范圍：-19999～45000，小數點位置可設定 4、顯示顏色：測量值綠色，設定值紅色，光柱紅色，或按定貨要求 5、顯示分辨力：1/45000 6、輸入信號類型：各種NPN、PNP、OC門輸出的接近開關，旋轉編碼器，2線制 4mA～20mA接近開關，磁電式； mV輸出接近開關 7、基本誤差：0.100—45.000 Hz 誤差小于 0.01 Hz 45.00—450.00 Hz 誤差小于 0.02 Hz；450.0—4500.0 Hz 誤差小于 0.2 Hz 4500 — 25000 Hz 誤差小于 2 Hz 8、測量頻率范圍：0.1 Hz—25kHz ，超過25kHz應加預分頻單元 9、測量控制周期：0.5秒（信號頻率＞3Hz時） 另有：變送輸出、通訊接口、打印及打印單元、記錄單元、外供電源等附加功能可選。 三、外型、結構尺寸圖
