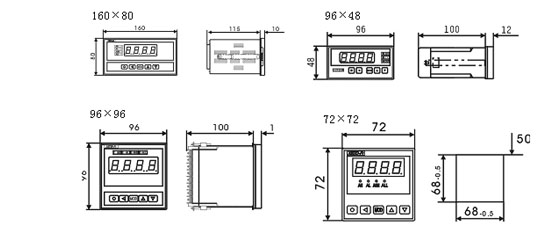

一、概述 XST系列單輸入通道數字式智能儀表與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分以及力和位移等物理量的測量、變換、顯示、傳送、記錄和控制。XST系列儀表采用單片機嵌入式組合設計，硬件擴充性強，軟件平臺靈活，可以擴展開關量輸入、定時、程序順序控制等，不局限于標準功能。可按實際需要組合，以實現最佳性能；該儀表還具有如下如下功能：清零（帶掉電記憶功能）、峰值和谷值測量及保持功能。 二、技術指標 1、電 源：220V AC供電的儀表：220V±10%，功耗小于7VA； 24V DC供電的儀表：24V±10%，功耗小于5VA；12V DC供電的儀表：9V～20V，功耗小于5VA；其它電源規格以隨機說明書為準 2、工作環境：0℃～50℃，濕度低于90%R.H 3、顯示范圍：-1999～9999，小數點位置可設定 4、顯示顏色：測量值綠色，設定值紅色，光柱紅色，或按定貨要求 5、顯示分辨力：1/10000 6、輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、遠傳壓力表7種，其中、電 壓：1V～5V DC，0V～5V DC 可通過設定選擇；電 流：4mA～20mA，0mA～10mA，0mA～20mA可通過設定選擇；熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通過設定選擇；熱電偶：K，S，R，B，N，E，J，T可通過設定選擇其它輸入信號或分度號需在訂貨時注明 7、基本誤差：小于±0.2%F.S 8、測量分辨力：1/60000，16位A/D轉換器 9、測量控制周期：0.2秒 另有：變送輸出、通訊接口、打印及打印單元、記錄單元、外供電源等附加功能可選。 三、外型、規格及尺寸圖
