一、概 述 PCD194E-9S系列產品是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能電表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊、采用MODBUS通訊協議。此系列表適用于抽屜柜安裝。

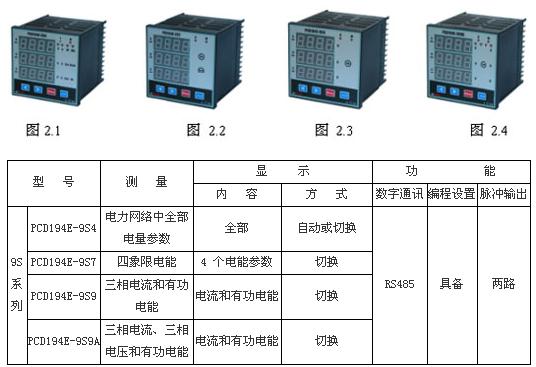

二、 規格型號

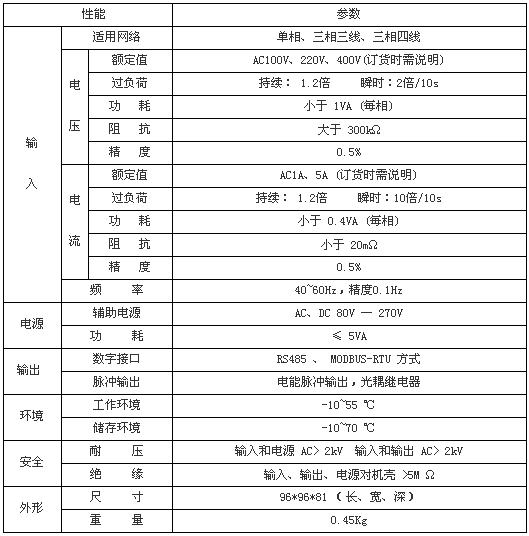

三、 性能指標

四、安裝方式和接線 　

• 安裝方式：屏裝 　　

• 安裝尺寸 　　　

面框尺寸（ mm ）:96×96　 　

開孔尺寸（ mm ）：92×92 　　

• 接線方式 　　　

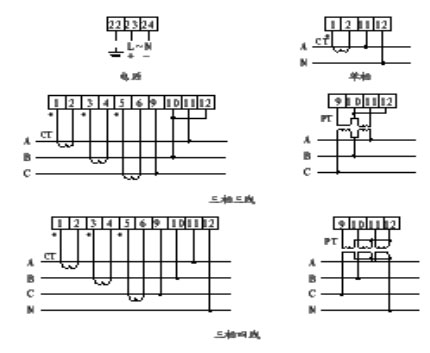

3.1 輸入部分

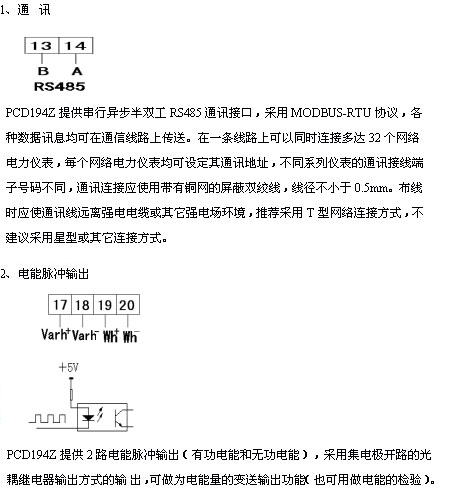

3.2 輸出部分

五、使用指南 　　

1 、功能 　　　　

■ 顯示電量的切換或循環（此功能2S4具備） 　　　　

■ 輸入信號選擇（廠家設置，用戶不得隨意修改） 　　　　

■ 顯示亮度調整 　　　　

■ 輸入變比設置（電壓變比、電流變比） 　　　　

■ 電能清除歸零 　　　　

■ 儀表通訊地址、波特率等設置（4800/9600/19200/38400） 　　　　

■ 輸入網絡設置 　　

2、鍵盤說明 　　　　

■ “→”、“←” 菜單級間移動（或數字量增減） 　　　　

■ “Menu” 返回上一級菜單、或系統進入菜單 　　　　

■ “回車” 進入下一級菜單或選擇后的確定 　　

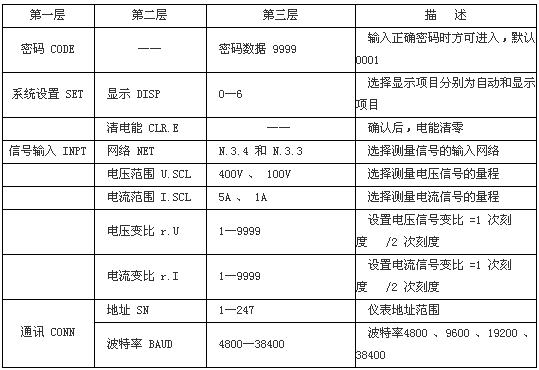

3 、字符說明

4 、測量顯示 （1） PCD194E-9S4 能測量三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、有功電能（吸收）和無功電能（感性），通過切換方式和3排4位LED以及指示燈來顯示上述電量參數，即：在顯示情況下通過“→”“←”可使儀表切換顯示三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、有功電能和無功和無功電能，對應的指示燈亮有效。有功電能和無功電能的顯示采用8位LED顯示，前兩排表示電能數據，第三排為單位，如0245、23.67、Wh，單位指示等沒亮表明此時有功電能為24523.67Wh（24.5KWh）；顯示頻率時第一排為指示項目：Hz（表明該顯示為頻率）、第二排為顯示的頻率參數。 （2） PCD194E-9S7 測量四象限電能：有功電能（吸收和釋放），無功電能（感性和容性），采用2排6位LED顯示方式分別顯示有功電能（吸收）和無功電能（感性），當按下切換鍵時，儀表將顯示有功電能（釋放）和無功電能（容性）并持續一段時間和恢復到有功電能（吸收）和無功電能（感性）。 （3） PCD194E-9S9 測量三相電流和一個有功電能，采用3排4位LED顯示電流，按下切換鍵可以分別上述電量。注意輸入信號必須連接上輸入信號的電壓，當電壓沒有連接時候，儀表的電流將顯示為0。 （4） PCD194E-9S9 測量三相電流、電壓和一個有功電能，采用3排4位LED顯示電流、按下切換鍵可以分別上述電量。注意輸入信號必須連接上輸入信號的電壓，當電壓沒有連接時候，儀表的電流將顯示為0。
