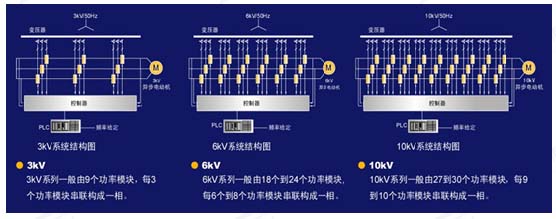

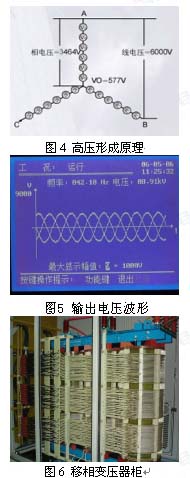

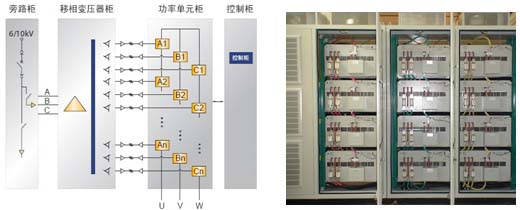

ZINVERT系列智能高壓變頻調速系統采用功率單元串聯技術，直接輸出3kV、6kV、10kV電壓，屬高-高電壓源型變頻器。由于采用功率單元串聯而非功率器件的直接串聯，因此解決了器件耐壓的問題。同時由于同相各級功率單元輸出SPWM信號通過移相后進行疊加，提高了輸出電壓諧波性能、降低輸出電壓的dv/dt；通過電流多重化技術降低輸入側諧波，減小了對電網的諧波污染；主控制器采用最新電機控制專用雙數字信號處理器（DSP）、超大規模集成電路可編程器件（CPLD和FPGA）為核心，配合數據采集、單元控制和光纖通信回路以及內置的可編程邏輯控制≒LC）構成系統控制部分。 ZINVERT系列智能高壓變頻調速成套系統整體結構上由旁路柜、移相變壓器柜、功率單元柜及控制柜組成，見圖1所示。ZINVERT型智能高壓變頻調速系統的功率單元柜與控制柜是合二為一的，各部分功能說明如下： [align=center] 圖1 成套配套裝置[/align] ■ 功率單元柜 功率單元柜為成套裝置的核心部分，也是電機定子大功率變頻電源的產生模塊。功率單元柜主要由功率單元箱（圖1中A1～An,B1～Bn，C1～Cn）并輔以控制構成。 ■ 功率單元箱 功率單元箱的電氣原理見圖2所示，每個功率單元由外部輸入三相電源A/B/C供電，經內部整流濾波后逆變成單相電壓U/V輸出。整流由三相不控整流完成，濾波環節電容采用軟充電技術可有效防止對充電電流對電容損害。逆變部分采用當代最先進的IGBT功率器件，控制方法采用SPWM逆變控制技術，功率單元的輸出波形見圖3所示。 ZINVERT功率單元柜內各功率單元箱的原理與結構完全相同，通用性強，因此可相互替換。功率單元內各器件的工作狀態及相應的參數都有監控和保護，IGBT的逆變控制指令和所有的監控參數可通過一對光纖送至控制器，由于采用光纖傳送數據，因此也大大提高了裝置的抗干擾性。尤其重要的是：ZINVERT每個功率單元箱內直流母線的電壓都被實時傳送至控制器，因此可在控制器操作界面上直接進行查閱，便于檢修維護時的人身安全保護。 ■ 功率單元柜高壓形成 為了形成高壓6kV或10kV電源，ZINVERT采用了功率單元堆波技術，即將多個功率單元的輸出電壓串聯疊加直接形成高壓輸出（如圖4所示），此方法類似于干電池疊加，通過若干個功率單元的疊加可產生所需要的相電壓數值。此種高壓的形成原理實際是將標準交流波形進行階梯化等效，波形上階梯數越多輸出的諧波就越小，階梯數的個數取決于每相串聯的功率單元個數。 由于各功率單元的輸出電壓波形在疊加前已經過移相處理，因此疊加后的輸出波形質量好（見圖5），不存在諧波引起的電動機附加發熱和轉矩脈動等特點，不必加裝輸出濾波器就可以用于普通異步電動機。并且電壓的跳變僅為單個功率單元直流電壓值，因此dv/dt小，對電機無傷害，可直接適應于普通異步電動機的節能改造。 ■移相變壓器柜 圖6中移相變壓器柜主要為各功率單元箱提供獨立的三相交流50Hz電源，該移相變壓器具有多個獨立的二次繞組直接與各功率單元相連，通過它繞組的移相，還可以顯著減小輸入電流中的諧波 ■ 產品組成結構 ZINVERT型智能高壓變頻調速系統依電機額定電壓的不同，功率單元柜每相所串聯的個數也不同，如圖8所示。 ◆ 對于3kV電壓等級ZINVERT調速裝置，每相由3～4個功率單元串聯疊加而成； ◆ 對于6kV電壓等級ZINVERT調速裝置，每相由6～8個功率單元串聯疊加而成； ◆ 對于10kV電壓等級ZINVERT調速裝置，每相由9個功率單元串聯疊加而成；
