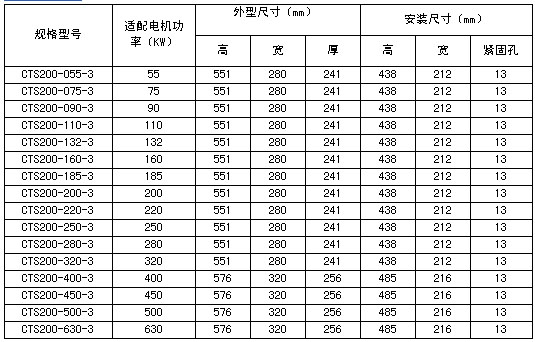

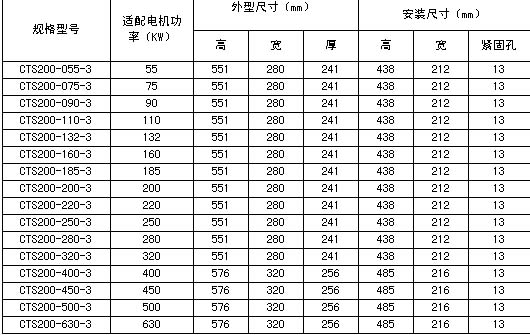

概述及控制功能 CTS系列A型電動機軟起動裝置（見下圖白框內）是具有多種保護功能的軟起動單元適配于風機、水泵、傳送帶及重負載啟動，結構為壁掛式，其主電路有9各端子，除R、S、T（L1、L2、L3電機進線）U、V、W（T1、T2、T3接三相電機）外，還有B1、B2、B3三個外接旁路接觸器的專用端子，同時還預留有外部起動、停止、故障復位、旁路控制、啟動完成等接口，因此非常適用于開關柜廠或集成配套商選用。CTS系列軟啟動器內置電子熱過載保護器，使用時不需另加電機保護元件。 原理圖 結構尺寸
