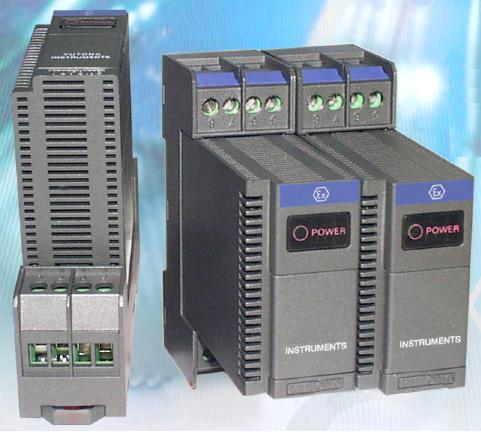

一．綜合特點 1.結構小巧，模塊化表芯拔插式構造，安裝組合方便； 2.采用精密元器件和混合集成電路技術； 3.輸入－輸出－電源完全隔離； 4.無需接地； 5.產品防爆性能安全可靠，可與本安型一次儀表組成本安防爆系統； 6.熱電偶、熱電阻型隔離安全柵輸入傳感器的溫度模擬量按線性化轉換輸出，用戶可不用再配溫度變送器； 二．通用技術規格 1.防爆標志： Ex[ia]IIC 2.安全隔離：安全場所與危險場所隔離電壓242V 3.隔離強度：輸入/輸出/電源1500V 50Hz 1分鐘 4.絕緣電阻：輸入/輸出/電源 ≥100MΩ/500VDC 5.工作電源：24VDC±10％ 6.響應時間：≤1s（0～90%） 7.工作溫度：0～＋50℃ 8.儲存溫度：－10～＋70℃ 9.相對濕度：0～＋95％（無冷凝） 10.外形尺寸：寬W×高H×深D＝25×80×80（mm）；寬W×高H×深D＝16×116×110（mm） 11.安裝方式：35mm標準DIN導軌卡式安裝 三．選型應用指南 1.開關量輸入隔離安全柵 單通道，輸入回路本質安全。將危險現場的接近開關或開關輸入，通過安全柵隔離處理傳輸到安全區輸出。安全認證參數：〔Exia〕IIC； Um：242V；Uo：12V；Io：51mA；Lo：5mH；Co：1µF； 選型：a.LEC60K－1100S－Ex：輸入：接近開關/輸出：開關觸點； b. LEC60K－1200S－Ex：輸入：開關/輸出：開關觸點。 2.開關量輸出隔離安全柵 單通道，輸入回路本質安全。將安全場所開關信號輸入，通過安全柵隔離處理輸出到危險區來驅動電磁閥、報警器以及其它本安設備。安全認證參數：〔Exia〕IIC； Um：242V；Uo：28V；Io：118mA；Lo：1.5mH；Co：0.083µF； 選型：a. LEC60K－2100S－Ex：輸入：開關觸點/輸出：0～24V； b. LEC60K－2200S－Ex：輸入：邏輯電平/輸出：0～24V。 3.熱電偶信號輸入隔離安全柵 單通道，輸入回路本質安全。將危險現場的熱電偶或毫伏信號輸入，經安全柵隔離限能處理，轉換成標準過程信號（與溫度成線性）輸出至安全區的控制系統或其它智能儀表。安全認證參數：〔Exia〕IIC； Um：242V；Uo：24V；Io：1.3mA；Lo：5mH；Co：0.1µF； 選型：a. LEC60G－1100S－Ex：輸入：分度及量程/輸出：4～20mA； b. LEC60G－1101S－Ex：輸入：分度及量程/輸出：1～5V； c. LEC60G－1109S－Ex：輸入：分度及量程，輸出：額定電流或電壓。 4.熱電阻信號輸入隔離安全柵 單通道，輸入回路本質安全。 將危險現場的熱電阻信號輸入，經安全柵隔離限能處理，轉換成標準過程信號（與溫度成線性）輸出至安全區的控制系統或其它智能儀表。安全認證參數：〔Exia〕IIC； Um：242V；Uo：24V；Io：5mA；Lo：5mH；Co：0.1µF； 選型：a. LEC60G－1240S－Ex：輸入：分度及量程/輸出：4～20mA； b. LEC60G－1241S－Ex：輸入：分度及量程/輸出：1～5V； c. LEC60G－1249S－Ex：輸入：分度及量程；輸出：額定電流或電壓。 5.直流信號輸入隔離安全柵 單通道，輸入回路本質安全。 將危險現場的直流信號輸入，經安全柵隔離限能處理，轉換成標準過程信號輸出至安全區的控制系統或其它智能儀表。安全認證參數：〔Exia〕IIC； Um：242V；Uo：28V；Io：118mA；Lo：1.5mH；Co：0.083µF； 選型：a. LEC60A－2100S－Ex：輸入4～20mA/輸出4～20mA； b. LEC60A－2101S－Ex：輸入4～20mA/輸出1～5V； c. LEC60A－2102S－Ex：輸入1～5V /輸出1～5V； d. LEC60A－2103S－Ex：輸入1～5V /輸出4～20mA； 6．直流信號輸出隔離安全柵 單通道，輸出回路本質安全。 將安全場所的直流信號輸入，通過安全柵隔離限能處理，轉換成隔離的4～20mA輸出至危險區來驅動各種線性執行器、顯示設備等本安儀表。安全認證參數：〔Exia〕IIC； Um：242V；Uo：28V；Io：118mA；Lo：1.5mH；Co：0.083µF； 選型：a. LEC60A－1200S－Ex：輸入4～20mA/輸出4～20mA； b. LEC60A－1201S－Ex：輸入4～20mA/輸出1～5V； c. LEC60A－1202S－Ex：輸入1～5V /輸出1～5V； d. LEC60A－1203S－Ex：輸入1～5V /輸出4～20mA； 7.標準電流電壓輸入報警設定隔離安全柵 單通道（一入一出），本安輸入回路〔Exia〕IIC； 接收危險現場的電流4～20mA或電壓1～5V輸入； 一組繼電器帶轉換觸點報警輸出； 標準電流電壓輸入隔離式安全柵，是將來自危險區域的電壓（或電流）信號經本隔離式安全柵轉換為與其設定的報警值相比較后，隔離輸出一組繼電器觸點報警信號，當報警時（上限或下限）觸點吸合，正常時觸點斷開。 本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。 安全認證參數：〔Exia〕IIC；Um：242V；Uo：28V；Io：93 mA；Lo：1.5mH；Co：0.083µF；Ro：300Ω 選型：LEC80M－5940：輸入回路（危險區）：電流輸入：4～20mA；電壓輸入：1～5V； 輸出回路（安全區）：輸出：一組繼電器帶轉換觸點 8.開關量輸出隔離式安全柵（一入一出） 單通道（一入一出），本安輸出回路〔Exia〕IIC； 開關觸點，開集晶體管或邏輯驅動器輸入； 驅動電磁閥、報警器等本安設備，帶反相邏輯驅動功能； 開關量輸出隔離式安全柵，通過安全區的開關觸點式自由電壓或邏輯電平信號輸入來控制危險區的現場本安設備。適合驅電磁閥、報警器、發光二極管（LED）等一些小功率本安設備，或者是其它沒有能量儲存的簡單設備。可通過反相開關來選擇驅動輸出的輸入信號相位。 本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
