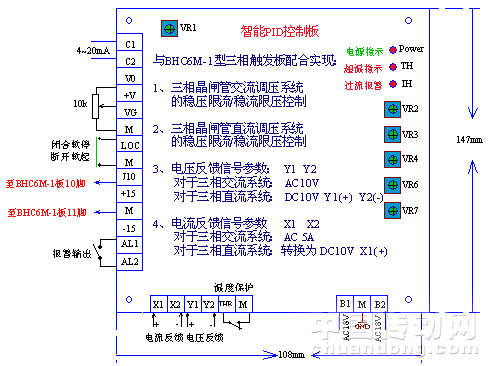

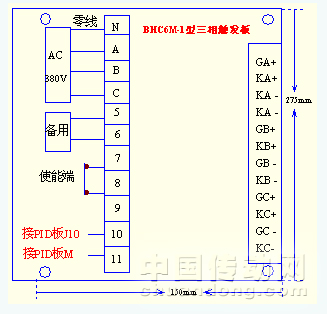

主要特征 本系列（可控硅）晶閘管整流設備控制器（板），是一種變換交流電為直流電的可控硅（晶閘管）驅動裝置，具有自動穩壓截流和 穩流限壓特性。可作為一般工業用可調直流電源，亦可作為大、中、小型直流電動機電樞供電電源驅動器、電解電鍍電源控制器、直流電焊機控制器，具有較強的通用性。該控制器核心部件采用德國西門子公司專用集成電路，輸出觸發脈沖具有極高的對稱性及穩定性，且不隨環境溫度變化，使用中不需要對脈沖對稱度及限位進行調整。現場調試一般不需要示波器即可完成。 該系列可控硅整流控制器采用移相觸發方式，具有過壓、缺相保護、開環與閉環工作方式、上電緩起動、緩關斷、散熱器超溫檢測、恒壓或恒流輸出、電流限制、過流保護、工作狀態指示等功能。 應用范圍 ＊ 可用于380V電源頻率為50HZ/60HZ電網，特殊電壓要求可定制 ＊ 采用移相式觸發方式、適用于阻性負載、感性負載、變壓器一次側/二次側等各種負載類型。 ＊ 能與國內外各種控制儀表、微機的輸出信號直接接口。一臺儀表可以同時控制多臺可控硅調壓器。 ＊ 可手動電位器控制也可自動信號控制 ＊ 寬脈沖輸出更可靠，采用專用芯片，脈沖輸出對稱度小于0.1度。 ＊ 具有軟啟動功能，減少對電網的沖擊干擾，使主電路更加安全可靠。 ＊ 同步電壓范圍寬AC5V～AC2400V。 ＊ 性能穩定 品質保證 ＊ 閉環控制：可實現穩壓限流或穩流限壓功能。 穩壓穩流精度優于1% 觸發板接線圖
