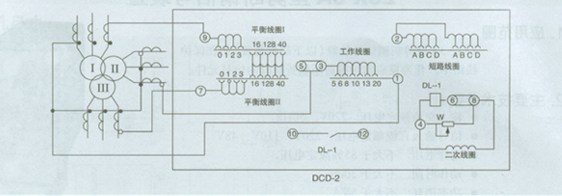

1、應用范圍 DCD-2A型差動繼電器（以下簡稱繼電器）用于兩繞組電力變壓器以及交流發電機的、單相差動保護線路中，作為主保護。繼電器能預防在非故障狀態時所出現的暫態電流的作用。例如當電力變壓器空載合閘，或在穿越性短路切除后，電壓恢復時出現很大的勵磁涌流，其瞬時值常達額定電流的5—10倍，這時差動保護不應誤動作，但發生區內短路時，卻能迅速動作切除故障。 2、主要技術參數 ● 額定值:額定電流5A,額定頻率50Hz。 ● 無直流分量時,繼電器超始動作安匝AW0=60±4。 ● 當用于保護三繞組電力變壓器時，其動作電流可在3-12A的范圍內進行整定（AW0=60）；對于動作電流的最小整定值，其最大平衡系數接近于2。 ● 當用于保護兩繞組電力變壓器或交流發電機時，其動作電流可在1.55-2A的范圍內進行整定。 ● 繼電器的直流偏磁特性，ε＝f（K），可以用改變瓷盤可變電阻器阻值的方法進行連續調整。當偏移系數K=0.6時，直流偏磁特性在各整定位置下的相對動作電流系數的誤差不超過18%-20%。繼電器的可靠系數應不小于1.35。 ● 3倍動作電流時，差動繼電器的動作時間不大于0.035s。 ● 當變流器的一個平衡繞組和工作繞組全部匝數接入時，在保護區內故障，且電流等于5A，繼電器的單相功率消耗不超過16VA。 3.內部接線 4.外形及開孔尺寸
