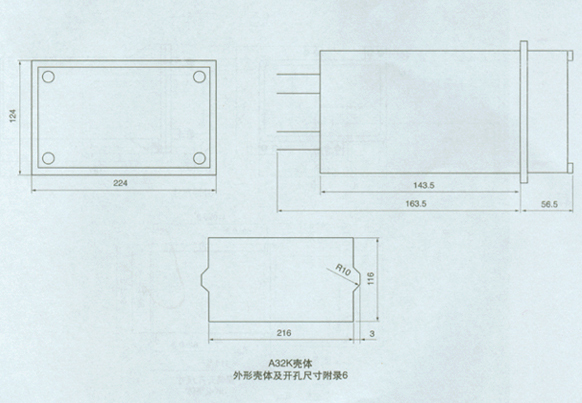

1、應用范圍 DCH-1型一次重合閘裝置（以下簡稱裝置）用于輸電線路上實現三相一次重合閘的接線中，作為它的主要組成部分。 2.主要技術參數 ● 直流額定電壓：100V、220V。 ● 中間元件電流繞組ZJ（1）額定保護電流（裝置的直流額定電流）為0.25A、0.5A、1A、2.5A。 ● 在額定電流下，中間元件電流繞組ZJ（1）的功率消耗不大于1W； ● 時間元件的延時調整范圍為0.25-5s。 ● 時間元件的線圈串聯附加電阻后應能長期經受110%額定電壓。 ● 裝置的所有電路對于外殼的絕緣應耐受2000V，50Hz交流電壓歷時1min的試驗。 3.內部接線 4.外形及開孔尺寸 繼電器采用A32K殼體，外形尺寸、安裝開孔圖。
