BPJ1系列礦用隔爆兼本質安全型交流變頻器（以下簡稱變頻器）是一種集真空磁力起動器與數字式變頻調速裝置及相關的散熱技術為一體的高新技術產品。該產品適用于交流50Hz、額定電壓660V或1140V的異步電動機重負荷軟起動、軟停車和運行過程調速控制，具有起動電流小、起動速度平穩、啟動時間可調、對電網沖擊小、起動性能可靠等優點，其起動曲線有“S”型曲線和線性二種。該曲線可根據現場實際工況進行調整，從而減少起動時對設備的動張力。如用在帶式輸送機上還能降低對輸送帶帶強的要求，減少初期投資，可延長輸送機使用壽命。當變頻器在線工作時，可根據電機的負荷變化，調整電機工作電源電壓和頻率，達到所需轉矩，具有明顯的節能效應，實現經濟運行。

本產品主要用于煤礦井下或露天礦山、港口碼頭、選煤廠、發電廠等大負荷惡劣環境中運輸設備的軟起動、軟停車和運行過程控制，即用于煤礦井下帶式輸送機、刮板運輸機、給煤機、風機、局扇、水泵及油泵等設備的控制。
產品型號
BP　J　1　□ /  1140(660)
1140（660）：額定電壓

          □ ： 額定功率

          1  ：登記順序號

          J  : 隔爆兼本質安全型

          BP : 技術特征

技術特征

輸入電壓：AC660或AC1140V，50/60Hz，(-15%,+10%)；

輸出電壓：AC660或AC1140V；

起動頻率：（0.5～60）Hz  可調設定，頻率分辨率：0.01Hz；

本安電源：輸入電壓220V，本安輸出最高開路電壓：DC24.2V；輸出最大電流：0.5A；

起動時間：1～300秒可調；

工作方式：短時工作、在線工作；

制動方式：能耗制動、直流制動、回饋制動；

低頻運轉：自動轉矩補償，重載起動時低速滿轉矩，150%額定轉矩；

加減速曲線：線性和“S”型曲線；

冷卻方式：45kW以下自然冷卻，45～500kW熱管冷卻；

控制方式：無速度傳感器矢量控制；

防爆形式：隔爆兼本質安全型Exd[ib]I

防爆合格證號：2032170、2032171和2032172；

煤礦安全標志準用證號：20032182、20032183和20032184。

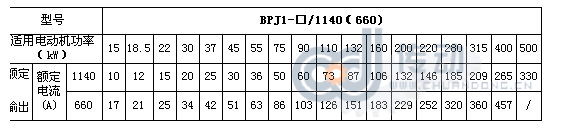

變頻器與電動機功率適配表





功能特征

起動時間可調；

提升起動轉矩1.5～2倍，能實現軟起動和軟停止，減小起動電流；

具有在線和短時二種工作方式。當變頻器處于在線工作方式時，變頻器可根據負載變化進行調速；具有驗帶功能，當變頻器處于短時工作時，可進行軟起動和軟停車；

可以實現就地和遠程控制；

當多臺電機聯動時，采用主從方式（轉矩跟蹤或速度跟蹤）完成起動和運行過程中的功率平衡；

具有過電流、短路、接地、缺相、過壓、欠壓、過載、過熱、外部報警及漏電等保護。

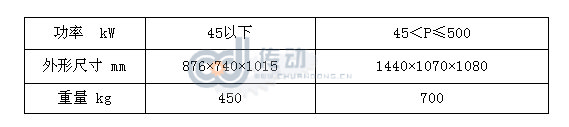

結構特點
