1、概述
KGS-3B系列直流調速器是以工業級單片機為核心的全數字控制器,使用靈活方便。本控制板的所有控制參數均為數字量,無溫度漂移變化。直流調速器均經過了嚴格的軟件測試、硬件老化等,以確保工作穩定可靠。
2、使用條件
2.1 海拔高度不超過2000M
2.2 環境溫度:-10℃~+40℃
2.3 空氣最大相對溫度不超過90%(在相當于空氣溫度20±5℃時)。
2.4 運行地點無導電、爆炸塵埃,沒有腐蝕金屬和破壞絕緣的氣體或蒸汽。
2.5 無劇烈振動和沖擊。
3、 性能特點:
3.1主電路側額定工作線電壓:≤450V(50Hz)
3.2控制板工作電源:220V±10%;功耗:≤15W
3.3輸出直流電壓范圍:0~440V
3.4 勵磁電壓:直流0-220V,電流:0-50A
3.5 具有電源缺相保護、過流保護,保護時封鎖脈沖。
3. 6故障輸出容量:AC250V/5A

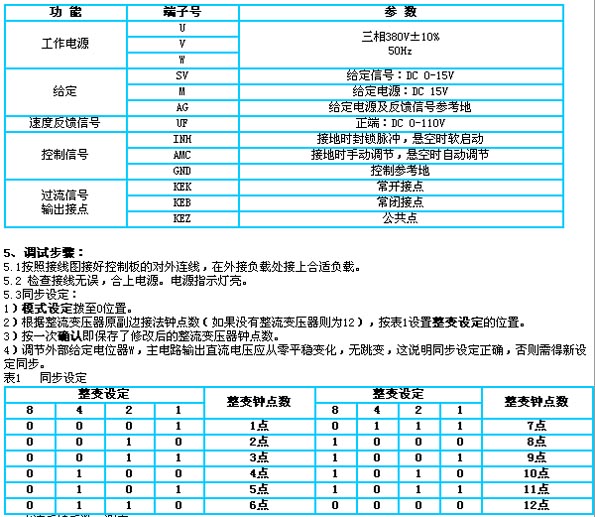

4、控制端子及參數
5.4電流反饋系數Kf測定:
主回路輸出端接上較大的負載,調給定時輸出電流為額定電流的50%(I1),
測端子上的測試點IT對GND的電壓Vit,計算Kf1=Vit/ I1
5.5過流整定:設過流值為I2,計算V1= Kf1 X I2
1)整變設定保持不動,按表2設置控制板上的模式設定。
2)按一次確認,狀態指示燈慢速閃爍,進入調試狀態。
3)調節控制板上的設定,使測試點ST對GND的電壓為V1
4)按一下確認,保存過流動作值并退出調試狀態,狀態指示燈滅。

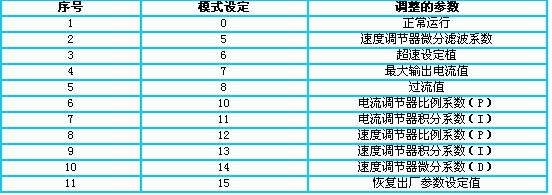

表2 參數整定
5.6 最大輸出電流值整定:該參數指在速度調節器飽和時的輸出電流。步驟與上一項同理。
5.7 電流環動態特性調整:將主回路的輸出接到電機的電樞,手動/自動開關置自動位置,給定回零,控制板的INH端子懸空。送控制及主回路電源。調給定,使速度環飽和,電流給定為限流值,調整電流調節器的比例系數和積分系數,使電流上升過程又快又穩,略帶5%超調。(加大比例系數,減小積分系數,可使響應速度加快,但調過頭可能會增加超調,甚至振蕩)。
5.8電壓反饋系數Kf2測定:主回路輸出羰接上假負裁,調給定使輸出電壓為額定電壓的50%(U1),測控制板上測試點UT對GND的電壓Vut,計算Kf2=Vut/U1
5.9超速整定:設超速值為U2,計算V2=Kf2*U2
1)按表2設置控制板上的撥動模式設定、整變設定保持不動。
2)控一次確認,狀態指示燈慢速閃爍,進入調試狀態。
3)調節面板上的設定,使測試點ST對GND的電壓為V2。
4)按一下確認,狀態指示燈滅,退出調試狀態。
5.10 速度環調整:給電機接入勵磁,調整失磁保護,使在失磁時能可靠封鎖控制板的觸發脈沖。送控制電源,按表2的10項設置模式設定位置,按一次確認,使系統工作在正常運行狀態。與步驟7類似的,調整速度調節器PID參數,使系統的動態特性達到滿足狀態。
6.恢復出廠參數設定值:
將模式設定撥在“15”,按一次確認,所有參數均恢復為出廠設定值(過流值、超速值、最大輸出電流值為最大,不起作用)。
7、常見故障及排除
7.1無直流電壓輸出:
檢查控制板電源是否正常,并根據表3,判斷故障并處理。
表3 故障指示燈狀態
