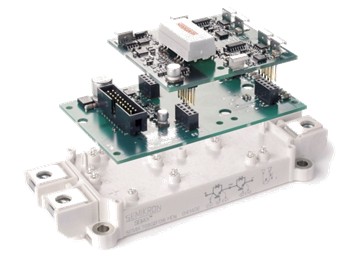

用于變頻器設計的新型的輸入整流器為電力電子學帶來了一個全新的理念,并且具有如下優點:降低了整體損耗、簡化制冷設計、減小了模塊的體積和重量。在IGBT和輸入整流器之間可以實現直接的無線連接。 SEMiX®輸入整流器為功率模塊的緊湊式布局奠定了基礎,它也為電力電子系統的發展樹立了一個新的標準。這種布局為簡易變頻器設計提供了分離的輸入、輸出端子。因?yàn)檫@種新型輸入整流器的進步,在電流大于150A以上的應用中,二極管模塊或晶閘管模塊首次和IGBT模塊可以具有相同的封裝,這便使新型低成本變頻器的設計成為可能。在IGBT和輸入整流器之間的母排可以直接連接。這意味著在同樣的安裝高度下就可以安裝所有的功率器件及其相關的驅動電路。如果IGBT驅動電路安裝在IGBT模塊的頂部,則整個模塊的高度可以大大的降低(圖1)。

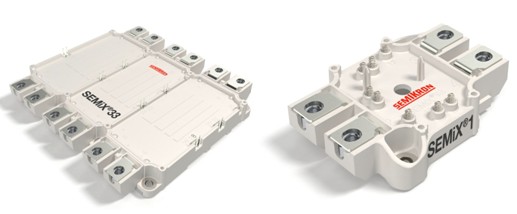

直流環節電容無須通過吸收電容而直接連接,低的直流環節電感能夠減小系統的過電壓。在現代系統中,電磁兼容保護措施是一個重要的提升成本的因素,最有效的方法就是使用智能化的變換器設計方法將電磁兼容問題消除在它產生的階段。 SEMiX®模塊闡明了賽米控的奮斗目標:在現有應用的基礎上來降低總的損耗并且降低系統的成本。由于現代設計技術的進步,模塊級的系統損耗已經降到了最低。因此我們成功的關鍵在于降低器件的開關損耗和線路損耗。低功耗自身就意味著系統具有更高的效率、節省能量、簡單的制冷系統、更緊湊的模塊設計、更小的體積和更輕的重量,自然也意味著更低的成本。為了降低今后變頻器的生產成本,必須在電力電子工程學中優化現代電力電子系統的設計以滿足未來低成本的需求。

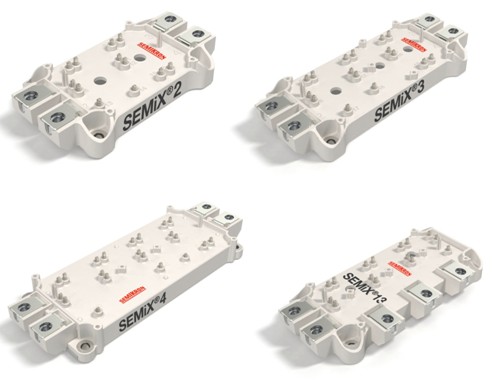

模塊的底部是3mm厚的銅底板。氧化鋁陶瓷基板用作電氣絕緣層。雙極型芯片被焊接到DCB上。 為連接功率器件及散熱器所需的螺釘也大大減少了:SEMiX 13僅需要9個螺釘,而三個模塊卻需要15個螺釘。這便大大減少了安裝模塊所需要的工時。
完整的功率電子系統
|
賽米控網上銷售平臺 --珠海新多力電子有限公司
更多相關產品,請登陸www.sindopower.cn 賽米控網上直接銷售平臺進行直接查詢,珠海新多力電子有限公司是德國賽米控在中國成立的子公司,主要負責網絡在線銷售賽米控標準化產品業務,是全球首個由功率半導體元器件制造商直接打造的B2B電子商務平臺。這種新的銷售模式相對于傳統電力電子營銷模式有了很大的革新和其自身的優勢。 首先表現在“直線式”的簡潔。新多力為客戶提供原廠的一系列電力電子標準化模塊,由原廠直接服務于終端客戶,中間無需通過代理商,在網站可以獲取直觀的產品信息,包括小批量梯次價格、庫存數量、技術規格書、其他著名電力電子品牌產品的對照搜索等。大批量產品可以通過郵件、電話、傳真等方式獲得更優惠價格。另外,客戶可以隨時在網站上查詢所有的歷史訂單信息進行跟蹤。 由于銷售環節的簡易化和網上交易的便捷性,使得產品獲得更具競爭力的價格,交貨期也會較傳統營銷模式要快速很多。 物流的優勢體現在新多力德國的一套成本節約戰略。 24小時全天候的客服以及完善的產品售后服務體系。 技術性方面,除完善的在線產品資訊和產品知識庫,新多力配備了專業技術工程師進行技術答疑。 新多力也同時享有賽米控集團在資源上的眾多優勢。
|
用于簡易變頻器設計的新型扁平輸入整流器
時間:2012-07-27
來源:上海巴典閥門有限公司
導語:用于變頻器設計的新型的輸入整流器為電力電子學帶來了一個全新的理念,并且具有如下優點:降低了整體損耗、簡化制冷設計、減小了模塊的體積和重量。在IGBT和輸入整流器之間可以實現直接的無線連接。
