夏、秋季常有連續雷雨天氣。在雷雨季節，公司售后服務中心接到不少變頻器的報修，從分析結果來看，基本上都是受到雷擊引起的：有的變頻器控制板部分燒毀；有的變頻器因雷擊引起IGBT的損壞，維修費用較高。因此，歐瑞傳動提醒廣大變頻器用戶，在雷雨季節使用變頻器一定要注意防雷。

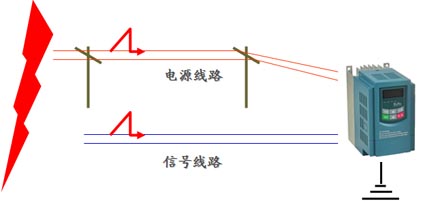

雷電對變頻器的破壞示意圖：

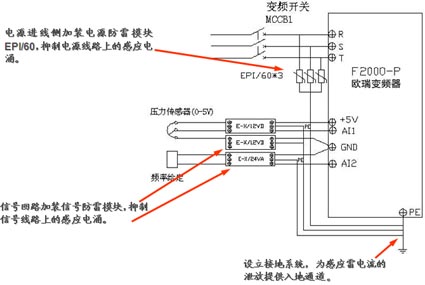

變頻器遭受的雷電危害主要來自于線路感應的浪涌危害，包括信號感應和電源進線感應。解決方案見下圖：

歐瑞傳動電氣有限公司的防雷產品采用美國專利技術，按照美國標準UL1449《Transient Voltage SurgSuppressors》生產，EPI/60產品采用臺灣隆科公司優質閥片，通過了北京雷電防護裝置測試中心和工信部通信產品防雷性能質量監督檢驗中心測試。具有通流容量大、響應時間快、沖擊壽命長等優點。E-X系列信號線保護器采用國際知名品牌德國EPCOS器件，技術先進、安全可靠，產品通過北京雷電防護裝置測試中心檢測。產品的使用效果得到有效的驗證，公司產品已投保產品質量險并在山東省防雷中心備案。

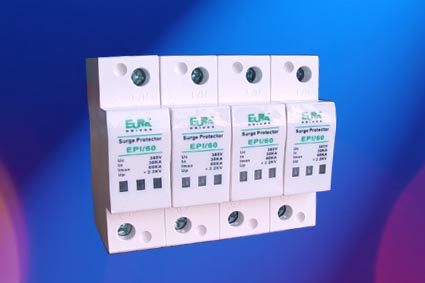

EPI/60電源浪涌防雷模塊見下圖:

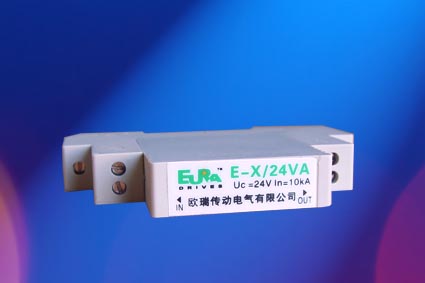

E-X系列信號防雷模塊見下圖：

注：一定做好接地處理，給浪涌提供回路。

接地線注意事項：

1、連接時，先將接地引線與配電箱內地排相連，再將相線與相線連接。各線連接時，線應短、直且不能打直角彎，配電箱內地排與變頻器PE端子連接線長度不應大于0.5m，防雷器地線與配電箱地排連接線長度不應大于0.5m。電源防雷器相線截面積不應小于10mm，地線截面積不應小于16mm，信號線防雷器地線截面積不應小于1.5mm。配電箱內地排與接地匯流排連線截面積不應小于16mm。

2、地網接地電阻值不應大于10Ω。根據地形可開挖條形、方形、L型、星型溝槽，溝槽深度為0.5m,溝槽內間隔5m打入一根垂直接地極，如果土壤條件較好（黃土、黏土、沙土），打入三至四根即可，如是砂石結構需打入八根，盡量避免在巖層上做地網。垂直接地極可采用Φ20的圓鋼或L50×5的角鋼，長度為1.5m到2.5m。如地網近無人活動，也可以不挖溝，直接將接地極打入地下。垂直接地極用40×4的扁鋼連接起來，然后用截面積不小于16mm 的銅導線連到配電箱地排。

希望各級經銷商和辦事處引起重視，需要增加防雷產品的一定督促客戶加上，服務好我們的客戶。

特此通知!

歐瑞傳動電氣有限公司
