研祥EVS工業以太網交換機在北京地鐵2號線PIS系統的應用

時間:2010-03-15

來源:研祥智能科技股份有限公司

導語:研祥EVS系列工業以太網交換機適合地鐵通信如高溫、濕度大、高粉塵、強電磁干擾、腐蝕氣體、震動強等惡劣的工業現場使用,連接電纜采用經過電磁兼容和震動測試的工業級專用網絡電纜,提供安全可靠的連接。

      一、產品應用

      研祥EVS-0802,EVS-0822工業以太網交換機



      二、解決方案說明和特點
  研祥EVS系列工業以太網交換機適合地鐵通信如高溫、濕度大、高粉塵、強電磁干擾、腐蝕氣體、震動強等惡劣的工業現場使用,連接電纜采用經過電磁兼容和震動測試的工業級專用網絡電纜,提供安全可靠的連接。

      1、可以組成快速的冗余網絡,冗余環網結構不僅減少了風險的集中,更降低了實現成本,可以靈活的與其他網絡交換機接入。通過獨有的FAR-ring 協議控制其冗余的時間小于300ms。
  2、完全能夠工作在嚴酷的電磁環境中,并且在電口防雷、快速脈沖群,靜電等都有較高的防護等級。
  3、有非常好的溫度特性,工業環境的溫度范圍是-35℃~+75℃。
  4、電源供電部分是任何產品的根源,所有產品出現故障,其電源故障所占的比率為35%以上。雙電源供電的模式,而且采用直流供電,有效地減少了宕機的產生。

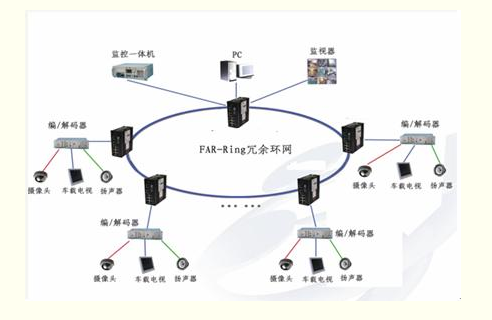

      三、網絡拓樸圖



      四、 項目概述

  “乘客信息系統(英文簡稱PIS系統)”是能夠在高速行駛的列車上,收看正在播出的電視節目,也能將車廂的情況即時傳送到地鐵控制中心。在正常情況下,提供乘車須知、服務時間、列車到發時間、列車時刻表、管理者公告、媒體新聞、廣告發布等實時動態的多媒體信息;在火災、阻塞及恐怖襲擊等非正常情況下,還可提供動態緊急疏散提示等功能。

  在PIS系統下,地鐵車站和控制中心值班人員可以實時觀察運行中列車乘客車廂、司機室內情況,司機能實時觀察本列車乘客車廂內情況;控制中心向運行中列車發布及時信息,實時轉播數字電視節目;運行中列車的緊急狀態,如火災報警、緊急開關車門。
