三菱PLC和PC的通信連接

時間:2009-12-15

來源:中國傳動網

導語:顯示裝置可選用專用智能顯示屏和通用計算機(PC)直接選用和PLC配套的顯示屏或觸摸屏,可實現PLC內部多個數據的集中顯示,并可利用編輯軟件編輯屏幕圖形,提高顯示界面的可視性。

      由于的高性能和高可靠性,目前已廣泛應用于工業控制領域,并從單純的邏輯控制發展為集邏輯控制、過程控制、伺服控制、數據處理和網絡通信功能于一體的多功能控制器。由于PLC本身并不配置顯示功能,因而實現其內部數據顯示就變得很重要了,而且成為設計的一個難點。

      在PLC控制系統中,需要顯示的內容主要有計時器值、計數器值和數據寄存器值,數據顯示方法可歸納為兩種基本類型:一類為基于PLC數據通信接口,如RS- 2 32,RS - 4 85/422,顯示裝置也具有此類接口,通過數據通信方式實現數據顯示。

基于通信的數據顯示技術

      利用數據通信接口進行數據傳送和顯示,是實現PLC數據顯示的有效途徑。目前主流PLC均提供標準的RS - 232或RS一485/422接口,或者通過模塊擴展增加此類接口。

      的通信模塊 232ADP,232BD,485BD和485ADP均可作為數據接口。顯示裝置可選用專用智能顯示屏和通用計算機(PC).直接選用和PLC配套的顯示屏或觸摸屏,可實現PLC內部多個數據的集中顯示,并可利用編輯軟件編輯屏幕圖形,提高顯示界面的可視性。FX系列可配套的顯示屏有F93000T一BWD, F940GOT一LWD和F940GOT- SWD。智能顯示屏通過通信接口讀取PL的寄存器,數據顯示效率高,同時可簡化控制系統的設計。但由于顯示器的高成本,限制了大尺寸顯示屏的應用,因此該方法適合于緊湊型的PLC控制系統。隨著計算機性能和可靠性進一步提高,"PC +PLC”模式的控制系統在工業控制領域得到廣泛應用,PC機憑借豐富的軟硬件資源,可實現PLC的在線監測,集中顯示大量的PLC內部數據,能以圖形化的方式顯示控制設備的動態工藝流程和數據趨勢曲線,使系統的人機界面直觀友好。

PLC與組太王的通信連接

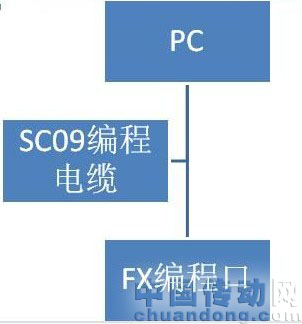

1:1 一個站,距離〈15米,用編程口驅動

通過編程口通信(plc不需要進行編程)

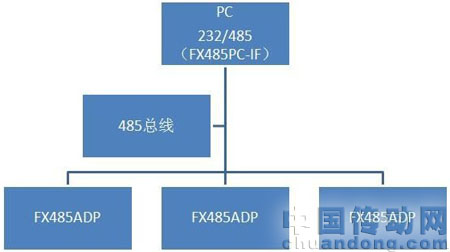

1:N 多個站(最多16個站),50米>距離>15米,用FX485驅動

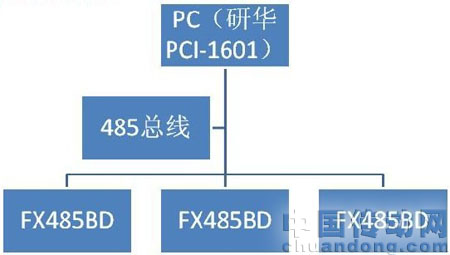

1:N 多個站(最多16個站),500米>距離>50米,用FX485驅動

1:N 多個站(最多16個站),1200米>距離>500米,用FX485驅動(加485中繼)

PLC與PC的連接

      RS485的連線可以是一對或兩對導線。根據用途來決定連線的方法,本設計采用的是兩對導線連接方式。

      為了建立PLC與組太王的通信連接,可以在PLC編程軟件的菜單“PLC/串行口設置” 中設置通信地址和通信參數,也可以在軟件中直接用編程(MOV指令)來實現,按RS485規定具體設置是:

      波特率設為9 600 bit/s,數據位設為7位,l位起始位,2位停止位,偶校驗,采用協議1。用編程軟件設置,其中在D8121中設置通信地址。
