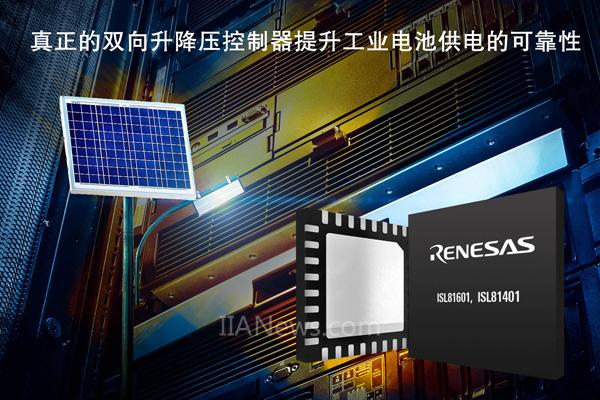

【中國傳動網 新品新聞】 2018年10月8日，日本東京訊–全球領先的半導體解決方案供應商瑞薩電子株式會社(TSE：6723)今日宣布，推出創新的新型雙向四開關同步升降壓控制器系列---ISL81601和ISL81401。ISL81601和ISL81401是業界唯一真正的雙向控制器，能夠在兩端檢測峰值電流，并能夠在降壓或升壓模式下提供雙向逐周期電流限制。該系列控制器能夠以99%的峰值效率完成負載點(POL)和電壓軌轉換。ISL81601具有4.5V至60V的寬輸入范圍，可產生0.8V至60V輸出，以支持大多數工業電池：12V，24V，36V和48V。ISL81401具有4.5V至40V輸入以及0.8V至40V輸出;此外還提供了其對應的單向版本--ISL81401A。這些新型控制器非常適合于直流備用電源和電池供電的醫療、工業和電信系統。

ISL81601和ISL81401的雙向峰值電流檢測功能省去了對負載供電電池進行充放電所需的復雜的外部電路。其專有控制策略可在降壓、升壓以及降壓-升壓之間提供平滑的模式切換，同時降低了Vout處的低頻紋波，能夠確保線電壓或負載瞬態變化期間的干擾最小。該控制策略還可確保在所有條件下都能夠得到可控的紋波電壓。多層過流保護以及精密控制策略的加入可令該控制器在Vout低至0.1V時仍能提供恒定電流輸出，從而實現可靠的運行。設計人員可以通過并聯無限數量的控制器來輕松擴展系統功率。ISL81601和ISL81401四開關控制器的控制策略確保同一時間只有兩個開關工作在高頻開關狀態，從而最大限度降低功耗，并實現更高的效率。

瑞薩電子工業模擬和電源業務部副總裁PhilipChesley表示：“我們的新型雙向升降壓控制器省去了額外的檢測電路，為客戶提供了強大的功能，可以讓電池保持健康狀態，并獲得出色的電源效率。高度集成的ISL81601、ISL81401和ISL81401A通過瑞薩電子專有的調制方案實現了電池供電設備所需要的高可靠性。”

ISL81601、ISL81401和ISL81401A的主要特性：

●單電感4開關升降壓控制器

●帶有四個反饋控制環路的雙向運行(ISL81601和ISL81401)

o獨立的電壓和電流反饋環路控制

o輸入和輸出的恒定電流/恒定電壓控制

o支持使用微控制器對參數設置進行即時更改

●頻率設置范圍：100kHz至600kHz

●具有自適應直通保護功能的MOSFET驅動器

●8V驅動器(ISL81601)和5V驅動器(ISL81401/A)，可實現最佳的效率

●輕載高效率模式和2.7μA關斷電流可延長電池壽命

●頻率抖動可降低EMI(ISL81601和ISL81401)

●全面的多重保護功能：欠壓、過流、過熱和短路保護

ISL81601和ISL81401/A可與瑞薩電子RL78微處理器(MCU)或其他MCU組合，對電壓、電池充電/放電功能以及在線雙向功率流動進行編程控制。設計人員還可以使用PowerCompass?工具快速選取符合其特定系統要求的其他電源部件。設計人員可以設置多個電源軌，在幾分鐘內完成高級系統分析并生成自定義的參考設計文件。

定價和供貨

所有三個控制器和評估板現在都可以從瑞薩電子的全球分銷商處購買。ISL81601雙向60V同步升降壓控制器采用兩種封裝：38引腳HTSSOP封裝，單價為3.99美元;32引腳QFN封裝，單價為3.69美元，均為1k(1000)批量。欲了解更多信息，請訪問：www.renesas.com/products/isl81601。

ISL81401雙向以及ISL81401A單向同步40V升降壓控制器采用32引腳QFN封裝。ISL81401單價為2.79美元，ISL81401A單價為2.29美元，均為1k(1000)批量。
