茶花 CSM100LA系列霍爾電流傳感器
企業信息
普通會員第15年
公司類型： 生產商
主運營：霍爾傳感器, 溫度傳感器, 接近開關, 電流互感器, ...
所在地區：南京市
注冊時間：2011-03-19
同類優質產品
更多+
產品分類
產品新聞
產品介紹
應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。
技術參數
| 型號 | CSM050LA | CSM100LA | |||
| IPN | 原邊額定輸入電流 | 50 | 100 | A | |
| IP | 原邊電流測量范圍 | 0～±75 | 0～±150 | A | |
| ISN | 副邊額定輸出電流 | 50 | 50 | mA | |
| KN | 匝數比 | 1:1000 | 1:2000 | ||
| RM | 測量電阻（VC=±15V） | IP =±50A時: 50-160 | IP =±100A時: 0-110 | Ω | |
| IP =±75A時: 50-90 | IP =±150A時: 0-33 | Ω | |||
| VC | 電源電壓 | ±12～±15（±5%） | V | ||
| IC | 電流消耗 | VC=±15V 10+Is | mA | ||
| Vd | 絕緣電壓 | 在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘 | |||
| εL | 線性度 | <0.2 | %FS | ||
| X | 精度 | TA =25℃ VC=±15V ±0.7 | % | ||
| I0 | 零點失調電流 | TA =25℃ <±0.20 | mA | ||
| IOM | 剩余電流 | IP→0 <±0.15 | mA | ||
| IOT | 失調電流溫漂 | IP=0 TA = -25～+70℃ ±0.1～±0.5 | mA | ||
| Tr | 響應時間 | <1 | μs | ||
| f | 頻帶寬度(-1dB) | DC～100 | kHz | ||
|
TA |
工作環境溫度 | -25～+85 | ℃ | ||
|
TS |
貯存環境溫度 | –40～+100 | ℃ | ||
|
RS |
副邊線圈內阻(TA =25℃) | 66 | 120 | Ω | |

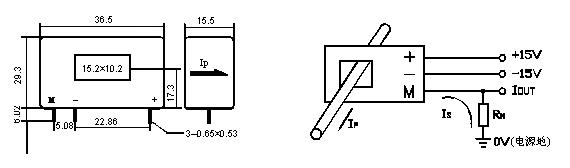

使用說明
◆ 測量小于25A的電流時，可以用多匝線圈，以便得到最好的精度，但考慮到散熱問題，傳感器的長期工作電流應小于額定輸入電流IPN
◆ 當輸入電流排充滿通孔時，能得到最好的動態特性（di/dt和響應時間）
◆ 輸入電流排的溫度不應超過100℃。
