用于DDR終端的高效率±6A開關穩壓器符合DDR/DDR2/DDR3標準

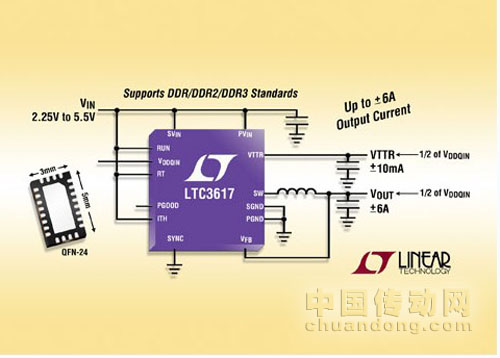

　　凌力爾特公司(LinearTechnologyCorporation)推出高效率、單片同步降壓型開關穩壓器LTC3617，該器件能夠?yàn)镈DR/DDR2/DDR3及未來需要供應和吸收電流的標準存儲器應用產生一個總線終端電壓。一個內部電阻分壓器負責將VTTDDR終端電源和VTTR基準電壓設定為等于施加至輸入端之電壓的1/2，并在VTT和VTTR上分別提供了±6A(供應/吸收)和±10mA的輸出電流能力。這些輸出低至0.5V時都能工作。該器件在2.25V至5.5V的輸入電壓范圍內工作，且允許高達4MHz的開關頻率，從而允許使用非常小的外部組件。這就可以構成筆記本電腦和圖形卡應用所首選的小型和占板面積緊湊的解決方案，這類應用需要±6A或更小的電流實現DDR終端。內部頂端和低端同步電源開關分別具有僅為35mΩ和25mΩ的RDS(ON)，使LTC3617能實現高達93%的效率，從而無需外部箝位二極管，同時最大限度地減少了外部組件數量和電路板空間。

　　LTC3617采用恒定頻率、電流模式架構。開關頻率可用單個外部電阻器在300kHz至4MHz范圍內設定。這種高頻能力使得可以使用電容值更小的電容器，同時保持低的輸出電壓紋波。就噪聲敏感開關應用而言，LTC3617可同步至一個高達4MHz的外部時鐘。強制連續模式工作幫助降低了噪聲和RF干擾。可選外部補償允許在寬的負載和輸出電容器范圍內優化瞬態響應。該器件采用了一個輸入過壓閉鎖電路，以保護輸入電源免遭反向升壓的損壞。

　　為了實現最佳熱性能，LTC3617采用耐熱增強型24引腳3mmx5mmQFN封裝。該器件在-40°C至125°C的溫度范圍內工作有保證。E級版本的千片批購價為每片3.80美元，I級則為4.20美元。如需更多信息，請登錄www.linear.com.cn/product/LTC3617。

　　性能概要：LTC3617

　　±6A輸出電流實現VTT終端電源

　　2.25V至5.5V輸入電壓范圍

　　±10mV輸出電壓準確度

　　為低至0.5V的低輸出電壓而優化

　　高效率同步工作

　　用于VTTR=VDDQIN•0.5、±10mA輸出、終端基準的集成型緩沖器

　　停機電流：<1μA

　　可調開關頻率：高達4MHz

　　可選內部補償

　　內部軟啟動

　　電源良好狀態輸出

　　輸入過壓保護

　　耐熱增強型24引腳3mmx5mmQFN封裝
