1.特點

      SM40P-3004型油井智能監控終端RTU是蚌埠日月儀器研究所專為油田井站遠程監測設計，適用于注水井、計量間等；實時監測井站動態信息，如管線溫度、管線壓力、液體流量等；兼容CDMA/GPRS/SCDMA等通訊，數據遠傳至控制中心；模擬量設置，上、下限報警設置，及時告警等，減少各種故障所造成的損失；液晶顯示，現場值班室即可查看數據。

2.功能

      SM40P-3004型油井智能監控終端RTU采用工業級寬壓電源，11路模擬量、2路開關量輸入、1路開關量輸出、2路數字溫度總線，滿足工業現場多路物理量監測。數字溫度總線將現場多路溫度一線牽，大大節省電纜、施工等綜合成本。并且模擬量設置，上、下限報警設置，及時告警，控制中心和現場值班室同步報警，兩處及時知警，及時發現故障，減少損失。配套SM39Y04防爆壓力傳感器、SM39T106防爆溫度傳感器、SM39T104防爆數字溫度傳感器、流量計等可實現管線溫度、管線壓力、液體流量等監測。并配有液晶模塊本地實時顯示和控制中心計算機顯示實現了值班室和控制中心可同步查看數據。

3.技術指標

供電：外接SMU3004-DY 電源：90～260VAC，50Hz ；功率：40W【寬壓工業級】

AI模擬量輸入：11路， 4～20mA或0～5V

DI開關量輸入：1路

DO開關量輸出：1路，接點容量：220VAC/10A【訊響器或語音報警器接入】

數字溫度總線：2路，每路可接0～12臺數字溫度傳感器

工作溫度：－40～＋80℃【滿足高寒高熱工業級環境要求】

無線通訊：CDMA/GPRS/SCDMA/Internet等【兼容多種通訊】

防護等級：防水PE面板，IP65防護等級

尺寸：222 mm×185 mm×110mm

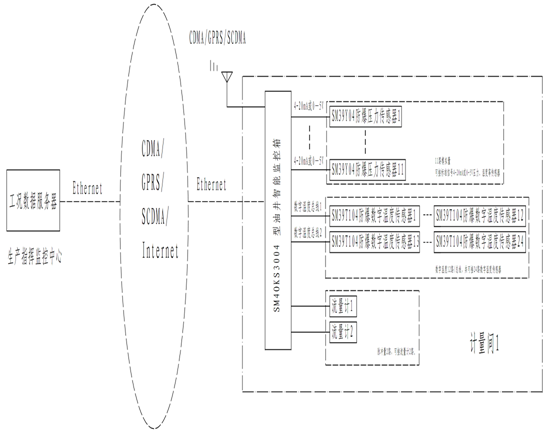

4.應用框圖

      SM40P-3004型RTU與計量間、注水井等安裝的壓力傳感器、溫度傳感器、流量計等及無線通訊模塊組成了井站工況監控子系統，實現井站參數監測。

5.相關選型

      SM40P-3006：22路，24路，2路

      SM40P-3007：CAN總線1路，可級聯O～32路CAN節點模塊。節點采集模擬2路、流量計2路
