1.概述

SMTX-WU100型數字化無線傳感器通訊終端是配套我公司生產的SMDW系列無線數字化傳感器而設計的通訊終端產品，是使用SMDW系列無線傳感器組建本地無線測控網絡必備的部件之一。該終端接收SMDW系列無線數字化傳感器信號后，可根據用戶需求定制轉換為TTL、RS232、RS485、USB、Ethernet等多種制式的串行數據通訊信號，與RTU、PC機串口/USB/RJ45 Ethernet、PLC、DCS、數傳電臺等串口通訊設備接口連接，實現工業現場自動化遠程無線測試。本產品針對RS485接口型號：SMTX-WU100-RS485。

2.主要技術指標

2.1工作電壓：3.3～5.5VDC；

2.2功耗：發射電流＜50mA，接收電流＜25mA；

2.3工業環境設計：全灌封；工作環境溫度：－40～＋85℃；

2.4無線通訊：視距≥1800m（使用配套增益天線，高度＞2m）。ISM工作頻段載波，無需申請頻點。2.5GFSK窄帶調制，同時采用了高效前向糾錯信道編解碼技術，提高低功耗情況下數據通訊可靠性；

2.6通訊接口：RS485；波特率：19200bps，8位數據位，1位停止位，無奇偶校驗；

2.7配套吸盤天線SMT803，配標準SMA連接器；增益：4.0dB，駐波比≤1.5。

2.8外形尺寸：長89 mm×寬59 mm×高35 mm

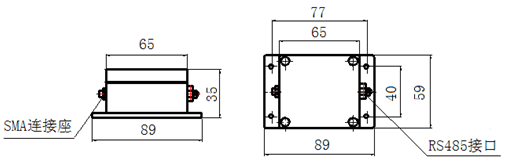

3.外形結構

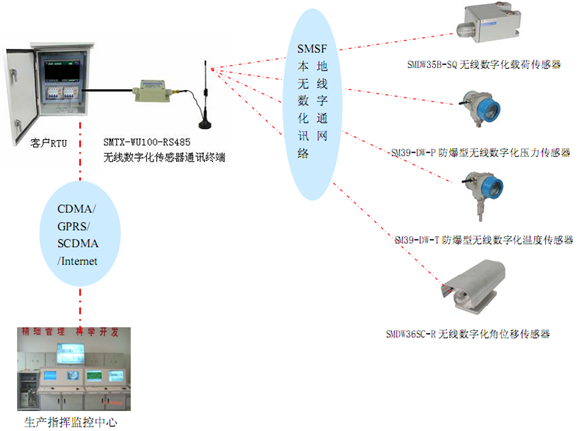

4.應用案例

      在數字化油井遠程監控中，客戶RTU連接SMTX-WU100-RS485無線數字化傳感器通訊終端，可進行油井安裝的SM35B-SQ無線數字化載荷傳感器、SMDW36SC-R無線數字化角位移傳感器、SM39-DW-P防爆型無線數字化壓力傳感器、SM39-DW-T防爆型無線數字化溫度傳感器等進行管理、數據采集。SMTX-WU100-RS485是使用SMDW系列無線傳感器組建SMSF本地無線測控網絡必備的部件之一。
