1.概述

SMA36SC角位移傳感器是一種以電流輸出與軸旋傾角為線性關系的用于測量物體旋轉位置的傳感器，可用作位置反饋、角度檢測。

SMA36SC角位移傳感器可安裝在抽油機游梁軸承座處，測算出抽油機沖次和沖程的數據，吊車吊臂角度測量，閘門開度測量。

2.特點

2.1標準4～20 mA信號，輸出平滑性好；

2.2兩線制，不分正負極，接線方便快捷；

2.3強磁吸附式或卡裝式固定，安裝拆卸方便安全；

2.4鋁殼全密封防水，滿足全天候使用；

2.5自帶耐折、耐高寒高熱電纜，使用壽命長。

3.主要技術指標

量程： -50°～50°

供電： 12～24 VDC (推薦24 VDC)

信號： 4～20 mA

線性：1%F.S

重復性： ≤0.15%F.S

滯后： ≤0.15%F.S

輸出平滑性： ≤0.05%

工作溫度： －40 ～ ＋80℃

絕緣電阻： 2000 MΩ

接線標志： 兩線制，不分正負極。

防護等級： IP65

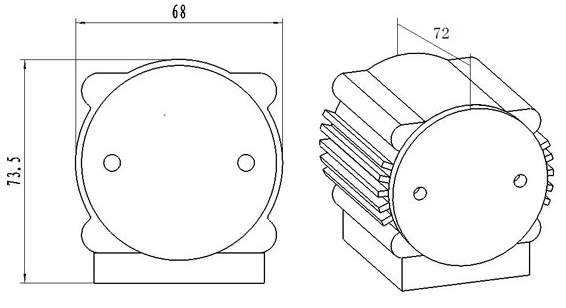

4.外形尺寸

5.專利技術
