系統綜述

      整體結構，支架安裝。適合舊機床數控化改裝。
      采用高速CPU，硬件插補，Um級精度。最高速度10m/min。
      主板采用多層線路板，表貼元件，大規模可編程邏輯陣列，集成度高。
      整機工藝結構合理，抗干擾能力強，可靠性高。
      完善的自診斷功能，內外部狀態實時顯示，出現異常立即報警。
      具有子程序及嵌套功能、刀補功能、坐標系重設等。
      屏幕為分辨率320*240的6英寸液晶顯示器。
      全中文界面，菜單式操作，完整的幫助信息，詳細的參數說明，操作更方便易學。
      390KB電子盤，永久保存數據，出錯后可快速恢復。
      I/O端口用戶可自行定義。
      刀具軌跡圖形顯示。
      RS232通訊接口，與PC機雙向通訊。
      系統軟件用戶可自行升級。操作分級管理，更安全，更科學。
      宏程序功能，允許用戶自行設計新指令。

      技術指標

      控制聯動軸數 2

      最小移動單位 0.001mm

      最大指令值 ±99999.999 mm

      配套電機 三相混合式步進電機

      快速移動速度 10000mm/min

      快速移動倍率 0~100%

      進給速度范圍 0.01~10000mm/min

      進給速度倍率 0~150%

      每分鐘進給/每轉進給 有

      恒線速控制 有

      宏程序功能 有

      插補方式 直線、圓弧、螺紋、循環等

      單一/復合循環 有

      螺紋切削 直螺紋、錐螺紋、多頭螺紋、螺紋退尾、螺紋趕刀

      單程序段 有

      任意段啟動 有

      子程序調用 有

      直徑/半徑編程 有

      圓弧半徑R指定 有

      手輪 普通手輪

      刀具補償 刀具長度補償、刀尖半徑補償

      反向間隙 有

      主軸功能 模擬量控制

      電子齒輪 1~127　　1~127

      電子方向 用參數調整

      旋轉軸 可設定任意軸和旋轉范圍

      限位 軟限位、硬限位

      返回參考點 粗定位、精定位

      總刀位數 4

      對刀方式 實測方式、修調方式

      坐標修調 有

      自診斷功能 有

      手動/自動 可自由切換

      輔助功能 點動、手動、MDI、自動方式、控制主軸正轉、反轉、停止、冷卻啟停、
定時潤滑、夾緊/松開

      顯示界面 6英寸液晶320×240分辨率全中文菜單帶操作提示，
報警提示參數說明，幫助信息

      開機畫面 用戶可重設計

      圖形功能 圖形參數設置、動態圖形跟蹤

      報警信息 驅動器報警、超程報警、系統錯誤報警、編程錯誤、外部信息報警

      程序容量 390KB電子盤

      程序編程 相對/絕對 混合編程 全屏自由編輯

      通訊功能 有

      結構安裝形式 整體支架

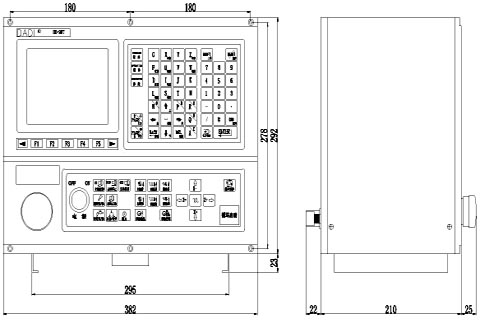

      安裝尺寸
