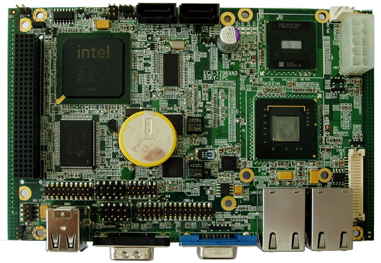

時值金秋歲末，藍天工控潛心研制開發的Atom凌動3.5寸主板于本月悄然上市，相對于上網本市場鋪天蓋地的Atom方案，這個似乎姍姍來遲的藍天新款主板一如既往的低調。然而，正是如此的低調與務實才與工控主板廠商的穩健、謹慎、執著相符。藍天工控的每一款皆立足于完全自主開發、精良品質控制為企業級客戶提供長期自動化解決方案。面對市場上眾多山寨Atom主板的千人一面的粗制濫造與一泄千里的低價傾銷，藍天卻依然堅定“做好自己、冷對喧囂”的企業信念。 在這樣一款既華麗又內斂的EC3-1796主板上，藍天工控設計了前沿的雙千兆網與高保真音頻，使之完全能媲美時尚主板的最新多媒體應用。同時，嵌入式工業智能產業界的必備的被動散熱、多串口、多I/O，雙顯示的諸多需求也一應得到滿足。而兢兢業業的10層板精密布局、防EMI設計、寬溫工作能力則已成為“BSKY”藍天嵌入式主板與市面低劣主板品質經渭分明的標志！ 一、產品簡介： EC3-1796是藍天工控推出的基于英特爾凌動Atom N270低功耗處理器的嵌入式3.5寸工業主板，該板采用Intel公司945GSE芯片組，主頻可達1.6G,完全被動無風扇散熱，整板滿負載運行功耗極低,僅10W。該主板接口豐富，可滿足各種外接設備需求，同時支持VGA及LVDS雙顯。 EC3-1796主板極其強調強大的網絡功能，可支持2個千兆網，并支持網絡喚醒；10層板的精致設計，保證了主板超強穩定性。而PC104+的擴展總線，可使該主板廣泛應用于車載電腦、戶外廣告機、ATM、智能交通、小型網絡防火墻、電力監控等多種工業自動化領域 二、產品特性： u 在板嵌入式Intel Atom N270處理器，主頻1.6GHz，采用945GSE+ICH7M芯片組 u 支持單通道DDRII SO-DIMM 400/533MHz內存，最大支持2GB內存 u 2個REALTEK 8111C 10/100/1000M網卡接口，其中一個支持網絡喚醒 u 一個標準VGA接口和一個2＊18bit LVDS接口，可以同時支持雙顯 u 2個SATA接口，4個USB，4個COM口，HAD總線音頻，16路GPIO u 10層板，PC104 PLUS總線，可-20℃～+70℃不間斷工作，低功耗CPU無需風扇 三、產品規格 ＊處理器： 嵌入式Intel Atom N270處理器，主頻1.6GHz ＊芯片組： 945GSE+ICH7M ＊內存 ： 支持單通道DDRII SO-DIMM 400/533MHz內存，最大支持1GB內存。 ＊看狗定時器： SIO內置WATCHDOG,128級，0～255秒，產生RESET信號，間隔2秒 ＊網絡： 2個REALTEK 8111C 10/100/1000M網卡接口，其中一個支持網絡喚醒 ＊存儲接口： 2個SATA接口中，1個CF卡座 ＊COM接口： 4個COM口（1個支持RS-232/422/485可選） ＊USB接口： 4個標準USB2.0接口，支持USB啟動。其中2個是標準接口 ＊顯示接口： 1個標準VGA接口和一個2＊18bit LVDS接口，可以同時支持雙顯 ＊AUDIO接口： HAD總線標準，支持MIC IN,LINE IN,SPEAK OUT ＊I/O接口： 1個PS2 KB/MS接口 ＊DIO接口： 16路GPIO,其中8路TTL輸入，8路TTL輸出 ＊BIOS： SST SPI BIOS ＊RTC: 含在南橋芯片內部，支持COMS設置數據保存 ＊LED指示燈： 電源、硬盤指示燈 ＊總線接口： 1個PC104+擴展總線 ＊電源需求： 標準化的工業10Pin ATX 電源接口 ＊CE設計： 串口、網絡接口均采用防EMI設計 ＊印刷電路板： 10層 ＊工作溫度： -20℃～+70℃不間斷工作，低功耗CPU無需風扇 ＊相對濕度： 相對濕度5%～95%，非凝結 ＊尺寸： 符合標準化3.5寸板，標準146mm×102mm
