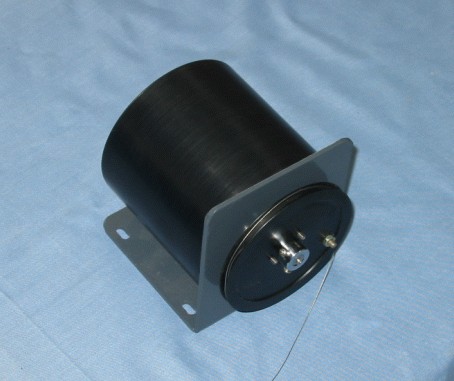

1 特點 高分辨力、高精度； 數字化傳感器，長期穩定； 無溫漂、時漂，直線性輸出； 抗電磁干擾，即使停電后再通電，輸出數據依然正確； 能與顯示、采集記錄裝置配套使用，實現過程監控。 2 用途 WK型開合度計，也稱為收斂式位移計。它是一種全數字輸出型精密位移計，量程為0-50mm至0-3200mm，分辨力為可達0.05mm，主要用于測量兩點之間距離變形的微小變化。通常用于監測兩墻體之間、支承架之間或地下洞室、隧道、礦井底部至頂部之間的開合度或用作液壓機的行程監測、混凝土裂縫監測。在實驗室或現場監測可用多個具有RS485/232輸出型的開合度計和數據記錄采集器組成一個平面或立體的多點開合度監測、記錄系統。 3 構造、工作原理 WK型開合度計（收斂式精密位移計）由全量型光電開關旋轉編碼器、測輪、測纜、恒力收斂裝置、支架防護罩、傳輸電纜、測纜連接器等構成。它的測輪裝于編碼器軸上，編碼器連同支架裝于靜止測量原點上，測輪上安裝測量纜，恒力收纜裝置與測輪聯動并收緊測纜，測纜引出端通過測纜連接器或掛勾與移動物體錨固點的錨固螺釘、錨固勾或U形片相連接。當物塊之間產生開或合的相對運動，測纜和收斂裝置就會驅動測輪和編碼器旋轉，編碼器即可輸出與開合度相對應的編碼數據。該數據傳輸給顯示、記錄儀表，即可完成對開合度的連續監測。 RS485/232信號可通過一對雙絞線輸至顯示、記錄儀或監控計算機。在一對雙絞線上可以同時連接31、63或127個測點，實現多點監測。 4 技術參數 量程：50、100、200、400、800、1000、1600、2000、4000； 分辨力：0.05mm、0.1mm、0.125mm、0.25mm、0.5mm； 精度：±3×分辨力或0.3％×FS； 輸出碼：格雷碼9-13bit； 輸出接口：RS485/232（選裝）、4-20mA（選裝）； 電源電壓：12V/24V DC； 功耗：30mA、50mA； 溫度范圍：-25～+80℃； 尺寸：Ф90mm×105mm（量程100mm、分辨力0.1mm）。
