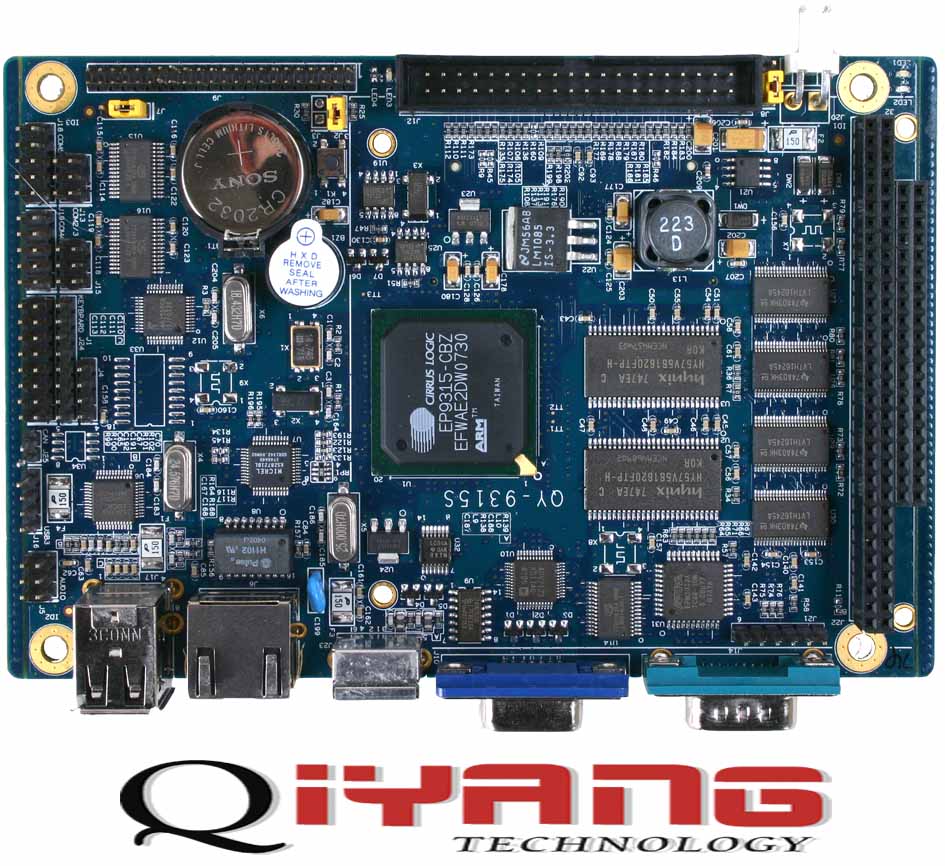

EP9315ARM9嵌入式工業控制主板 ARM工控板：QY-9315S采用Cirrus LOGIC EP9315微處理器設計，主頻200MHz。該板是在147mm＊102mm 尺寸上開發出來的嵌入式工業控制領域專用主板，可廣泛應用于家居系列、便攜設備、信息通訊、醫療設備、生物安全、汽車電腦、儀器儀表、數據采集設備、消費電子、工業控制與工業自動化設備等應用系統的嵌入式智能平臺 型號：QY-9315S 規格： 嵌入式PC/104工業計算機主板結構。 板載 Cirrus LOGIC EP9315，主頻200MHz；內核為：ARM920T 板載64MB SDRAM/32MB NorFlash 支持LINUX2.6.17 操作系統； 支持WINCE4.2/5.0/6.0操作系統； 板載三路USB HOST接口，USB2.0 Full-Speed Host規格（12Mbps），支持USB鍵盤、鼠標； 板載五路232串口，COM1為調試串口，程序下載，串口通信開發；COM2、COM3為三線常用串口；COM4、COM5為九線串口，帶流控全功 能串口開發應用； 板載常規兩路RS485串口； 板載PS2鼠標鍵盤接口，通過擴展線接駁標準鼠標、鍵盤； 板載TFT-LCD，支持3.5英寸至17英寸TFT-LCD液晶屏，支持最高分辨率為1024x768 板載4/5/7/8線電阻式觸摸屏接口 板載VGA接口，接普通CRT顯示器； 板載PC104接口，支持8-bit和16-bit模式，支持堆疊，可搭配各型PC/104外設模塊； 板載8＊8矩陣鍵盤口，用于連接鍵盤輸入，或作為I/O口輸入/輸出； 板載CAN總線接口，CAN2.0A/B 協議， 支持PeliCAN 模式； 板載AUDIO接口，AC97 & I2S音頻輸出接口，提供雙聲道線路輸入接口； 板載以太網口，10/100M以太網接口，用集成隔離變壓器的RJ45接口，并帶有ACT、LINK指示燈，用于程序下載，網絡通信應用； 板載IDE接口，連接IDE 設備 用于IDE 總線設備掛載； 板載CF卡插槽，用于擴展存貯容量； 板載實時時鐘（帶有后備鋰電池）； 提供復位電路和看門狗功能； 電源輸入：+12V供電，可支持+5V～+25V寬范圍電壓供電，單板功率3W； 工作溫度：0°C～ 70°C 相對濕度：5%到95%，非凝結 PCB板層數：8層，抗電磁干擾能力強 尺寸：147mm＊101.6mm 聯系人：周先生 電 話：0571-87858822 87858811 傳 真：0571-87858822 郵 箱：zjj@qiyangtech.com 地 址：杭州市山水人家詩家谷5幢1單元1樓 郵 編：310012 QQ：147420730 網址：http://www.qiyangtech.com
