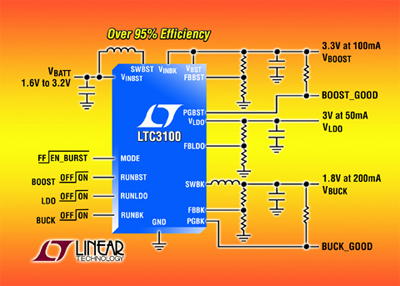

編者按：凌力爾特公司推出三通道輸出轉換器LTC3100，升壓型穩壓器、降壓型穩壓器和 LDO 結合在一起，使 LTC3100 非常適用于由低壓輸入供電的應用。 2008 年5 月22 日，凌力爾特公司 （Linear Technology Corporation） 推出采用 3mm x 3mm QFN-16 封裝的三通道輸出轉換器 LTC3100，該器件內含有一個 700mA （ISW） 同步升壓型穩壓器、一個 250mA （IOUT） 同步降壓型穩壓器和一個 100mA （IOUT） LDO。升壓和降壓型穩壓器的開關頻率均為 1.5MHz，采用電流模式、同步拓撲。LTC3100 的升壓型轉換器在 0.65V （啟動時） 至 5V 的輸入電壓范圍內工作，與單節或多節堿性/鎳氫金屬電池以及單節鋰離子/聚合物電池兼容，可提供 1.5V 至 5.25V 的輸出電壓。250mA 的降壓型轉換器可以直接用升壓型轉換器的輸出工作，或用一個獨立的 1.8V 至 5.5V 輸入工作，并可提供低至 0.6V 的輸出。LDO 的輸入連接到升壓型轉換器的輸出，僅需要 130mV 的壓差電壓，就可提供一個可調低至 0.6V 的附加低噪聲輸出。 升壓型穩壓器、降壓型穩壓器和 LDO 結合在一起，使 LTC3100 非常適用于由低壓輸入供電的應用，如單節或兩節堿性電池。例如，用單節堿性電池輸入時，同步升壓型轉換器可以提供較高的電壓軌，如為微處理器 I/O 提供 3.3V，而 LDO 將為存儲器提供 3.0V 輸出，同步降壓型 （連接到升壓型穩壓器的輸出） 穩壓器可提供一個 1.0V 的 VCORE 軌。同步整流實現超過 90% 的效率，突發模式 （Burst Mode®） 工作將靜態電流降至僅為 15uA，從而延長了電池的工作時間。以恒定 1.5MHz 頻率工作確保了在采用纖巧的外部電感器和電容器時實現低噪聲和高效率工作。 LTC3100 中的升壓型轉換器集成了輸出斷接功能以可靠工作，該轉換器在 VIN > VOUT 時還進行調節，從而延長了可用電池工作時間。其輸出電壓在 1.5V 和 2.25V 之間可調。兩個開關轉換器都具有內部補償、軟啟動和獨立的電源良好引腳。所有三個通道都有獨立的使能引腳以用于電源排序。就低噪聲應用而言，通過外部 MODE 引腳可以用噪聲更低的強制連續模式取代突發模式。LTC3100 采用 3mm x 3mm QFN-16 封裝，具有非常緊湊的解決方案占板面積。 LTC3100EUD 采用 16 引線 QFN 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 3.10 美元。 照片說明：3mm x 3mm QFN 封裝內含有 700mA 同步升壓型穩壓器、250mA 同步降壓型穩壓器和 100mA LDO 性能概要：LTC3100 ·極端緊湊的三軌解決方案 ·突發模式工作，IQ = 15uA ·1.5MHz 固定頻率工作 ·電源良好指示器 ·700mA （ISW） 同步升壓型 DC/DC ·VIN 范圍為 0.65V 至 5V ·VOUT 范圍為 1.5V 至 5.25V ·峰值效率為 94% ·VIN > VOUT 工作 ·輸出斷接 ·250mA （IOUT） 同步降壓型 DC/DC ·VIN 范圍為 1.8V 至 5.5V ·VOUT 范圍為 0.6V 至 5.25V ·LDO （VIN 從內部連接到 VBST） ·VOUT 范圍為 0.6V 至 5.25V ·100mA 時壓差為 200mV ·采用 16 引線 3mm x 3mm QFN 封裝
