產品介紹
電阻遠傳壓力表適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置一滑線電阻式發送器,故可把被測值以電量值傳至遠離測量點的二次儀表上,以實現集中檢測和遠距離控制。此外,本儀表并能就地指示壓力,以便于現場工藝檢查。
主要技術指標
精確度等級:1.5
發送器起始電阻值:3~20Ω
發送器滿度電阻值:340~400Ω
發送器接線端①②外加電壓不大于6V

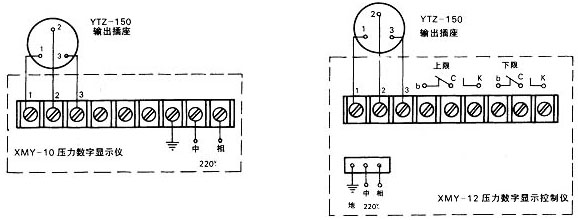

滑線電阻式發送器接線圖
與二次儀表XMY-10壓力數字顯示儀及XMY-12壓力數字顯示控制儀(本廠生產)配套的接線圖。
使用環境條件:-40~60℃,相對濕度不大于85%,且震動和被測(控)介質的急劇脈
溫度影響:使用溫度偏離20±5℃時,其溫度附加誤差不大于0.4%/10℃。
重量:1.2kg
結構原理
本儀表由一個彈簧管壓力表和一個滑線電阻式發送器等所組成。
儀表機械部份的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上,因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時,電阻發送器的轉臂(電刷)也相應地得以偏轉,由于電刷在電阻器上滑行,使得被測壓力值的變化變換為電阻值的變化,而傳至二次儀表上,指示出一相應的讀數值。同時,一次儀表也指示相應的壓力值。
測量范圍
與二次儀表XMY-10壓力數字顯示儀及XMY-12壓力數字顯示控制儀(本廠生產)配套的接線圖。

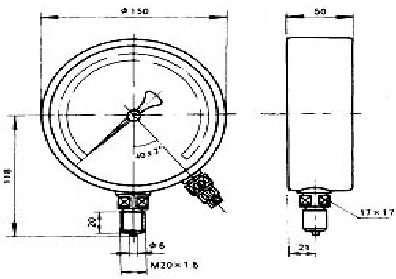

外形尺寸
