特點

    ·適用各種工具機床的機型
    可選擇轉矩矢量控制型M5系列和
    高性能矢量控制型V5系列。
    可選擇發電制動和再生制動。
    ·變流器分點結構
    可以用1臺變流器運行多臺驅動單元。
    ·EC標準
    所有驅動單元、變流器單元、主軸電動機和
    選件等的規格都符合EC標準。
    ·改善基本性能
    M5系列大大降低了轉速波動和機械齒輪的噪聲。
    ·小型化
    體積減少至是以往產品的60%、實現小型化。
    ·豐富的選件功能
    備有固定絲錐和多邊形加工以及與計算機編程口通信的選件。

    ◆裝置構成

    1）變流器
    為驅動單元提供主電源
    以制動方式可分為[發電制動變流器]、[電源再生變流器]。

    2）驅動器
    接受變流器提供的電源、驅動主軸電機。
    轉矩矢量控制方式的[M5驅動單元]和高性能矢量控制的[V5驅動單元]。

    3）組合驅動單元
    1）和2）的功能組合在一起的裝置。
    制動方式只限發電制動方式。

    ■電源與機型

    遞減轉矩型（風機·泵專用無磁極感應器）和
    恒轉矩型（一般工業用帶磁極感應器）

    ●額定輸入交流電壓
    三相200V：200V/50Hz
    ：200V～230V60Hz

    ●容許波動
    電壓 ：+10%、-15%
    電壓不平衡率：2%以內（以IEC61800-3（5.2.3）為標準）

    ●容量范圍
    M5系列 1.1～30kw（50%ED）
    三相200V：0.75～22kw（連續）
    V5系列 2.2～55kw（50%ED）
    三相200V：1.5～45kw（連續）

    ■輸出頻率范圍

    0.2～400Hz

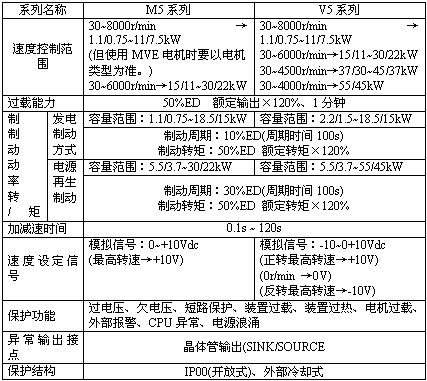

    ■規格概要
