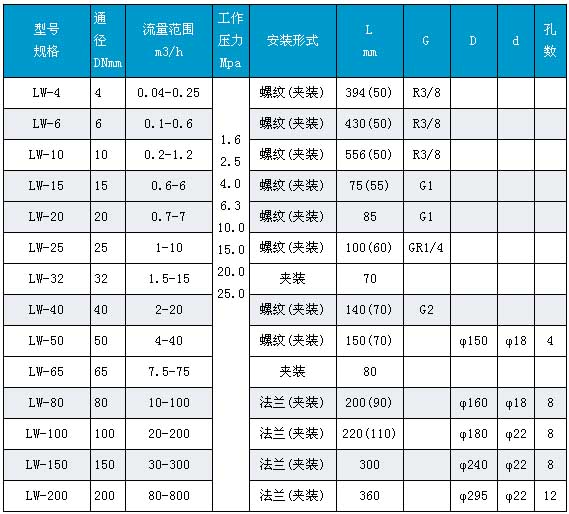

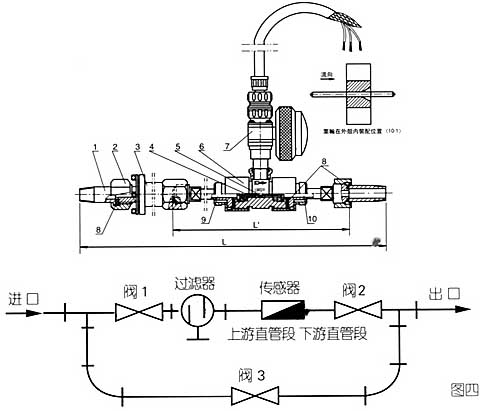

渦輪流量傳感器與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。 壓力損失小，葉輪具有防腐功能。 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。 儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。 主要技術參數 ★ 流量計規格，基本參數和性能指標（見下表） ★ 準確度：0.5級、1.0級； ★ 使用條件： 　 1、環境溫度-20℃～50℃; 　 2、相對溫度：5%～95%; 　 3、被測介質溫度：-20℃～120℃; 　 4、大氣壓力：86Kpa～106Kpa; 　 5、防爆等級：ibⅡBT4 信號傳輸距離：傳感器至顯示器的距離可達1000m。 電氣特性 顯示方式： LWGY 遠傳顯示：脈沖輸出（配顯示儀表）； LWY 現場顯示：7位LCD顯示累積流量，單位（m3），7位LCD顯示瞬時流量，單位（m3/h） LWGB 渦輪流量變送器：（配顯示儀表）。 輸出功能： LWGY 脈沖輸出，p-p值由供電電源確定； LWY 可帶脈沖輸出或4～20mA兩線制電流輸出； LWGB 4～20mA兩線制電流輸出。 供電電源： LWGY：DC5～24V； LWY：3V鋰電池安裝于儀表內部可連續使用八年以上； LWGB：DC24V。 儀表結構及安裝方式 儀表安裝采用法蘭連接、螺紋連接及夾裝式； 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥20DN，下游直管段應≥5DN（DN為管道內徑）。 傳感器應遠離外界磁場，如不能避免，應采取必要的措施； 為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）； 傳感器露天安裝時，請做好放大器插頭的防水處理； 傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。 型號及規格說明 LW X X- XXX XX LW： 表示渦輪流量傳感器； X X：GY表示遠傳顯示型； Y表示現場顯示型； GB表示變送器； XXX：表示渦輪流量傳感器口徑； XX：B表示防爆型；E表示夾裝式； 如：LWGY-50-BE：表示口徑為50mm, 防爆、夾裝式渦輪流量傳感器；LWGB-50：表示口徑為50mm,渦輪流量變送器。
