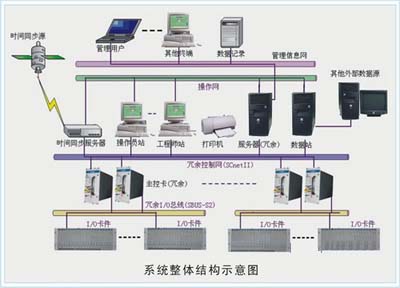

一．系統簡介 WebField ECS-100X控制系統是浙大中控WebField控制系統家族的最新成員。是浙大中控為適應網絡技術的發展，特別是Internet、Web技術的發展而推出的基于網絡技術的控制系統。該系統融合了最新的現場總線技術、嵌入式軟件技術、先進控制技術與網絡技術，實現了多種總線兼容和異構系統綜合集成。各種國內外DCS、PLC及現場智能設備都可以接入到ECS-100X系統中，實現企業內過程控制設備信息的共享。 該系統主要應用在電力行業等大、中型過程控制現場。 系統網絡由I/O控制總線、現場控制網、操作網、信息管理網組成。操作網在網絡策略和數據分組的基礎上采用了對等C/S架構，在操作網上實現操作站節點之間包括實時數據，實時報警，歷史趨勢，歷史報警，操作日志等的實時數據通信和歷史數據查詢。 在WebField ECS-100控制系統的基礎上，ECS-100X系統采用了基于更高性能芯片的全封裝主控制卡以及高速I/O處理卡件，提高了系統的運算速度與處理能力。 二．系統特點 ECS-100X系統具有以下鮮明的特點： 1.安 全 性 系統安全性和抗干擾性符合工業使用環境下的國際標準。 2.兼 容 性 符合現場總線標準的數字信號和傳統的模擬信號在系統中并存，使企業現行的工業自動化方案和現場總線技術的實施變得簡單易行。 3.開 放 性 融合各種標準化的軟、硬件接口，方便地接入最先進的現場總線設備和第三方集散控制系統、邏輯控制器等。 4.集 成 性 作為一個開放的可擴展系統，可以方便地進行擴展和集成，利用數據站、OPCServer或網關卡，可實現與異構系統的互聯。 5.設備管理 增加先進的設備管理功能（SAMS），用戶可對符合現場總線標準的智能變送器進行組態校準，方便智能設備的自動管理，實現了設備管理和過程控制的完美結合。 6.故障診斷 具有從網絡I/O卡件、主控制器到現場變送器和傳感器的全方位故障診斷功能，智能化程度高，輕松排除熱電偶斷線等故障。 7.數據管理 收集、管理、儲存數據，并將之傳到公共數據庫，也可以將數據分散到不同的報表中，從而保證過程在最佳的狀態運行。 8.圖形界面 提供集成化圖形界面組態工具，可以方便、快捷地生成圖形畫面，提供多種預定義圖庫對象。 9.報 警 采用分布式報警管理系統，可以管理無限報警區域的報警、基于事件的報警、報警優先權、報警過濾以及通過撥號輸入/輸出管理設備的遠程報警。 10.實時仿真 系統具有離線的實時調試和仿真功能，縮短系統在現場的調試周期并降低了方案實施的風險。 11.系統容量 系統規模靈活可變，可滿足從幾個控制回路、幾十個I/O信息量到幾千個控制回路、20000個I/O信息量的用戶應用要求。 12.信號配置 提供4點、8點和16點系列I/O卡件，為用戶提供了多種選擇，優化了系統的配置。 13.信號精度 I/O卡件采用國際上最新推出的高精度A/D采樣技術（∑-△A/D）、先進的信號隔離技術、嚴格測試下的帶電插拔技術、以及多層板和貼片技術，使信號的采集精度更高、卡件的穩定性更好。 14.控制組態 系統控制組態采用了符合IEC61131-3標準的組態工具FBD、LD、SFC、ST等，使原熟悉PLC編程的用戶方便過渡到DCS的使用中來。 15.遠程服務 能夠通過遠程通信媒體實現遠程監控、故障診斷、系統維護、操作指導、系統升級等。 16.快速I/O 提供快速AI和AO，AI采樣周期可達50ms。 17.在線下載 系統支持在線下載。 三．系統結構 ECS-100X控制系統由控制站、操作站節點（操作站節點一般包括工程師站、操作員站、服務器站、數據管理站、時間同步服務器等）及系統網絡（過程控制網、操作網）等構成。系統整體結構如下圖所示。
