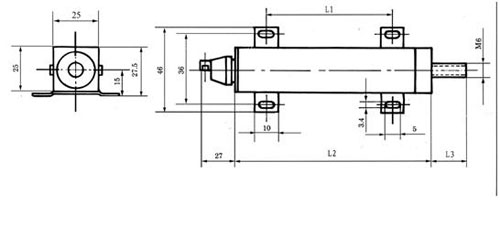

一、 概述： 　　導電塑料位移傳感器的測量是一種以電壓輸出與軸旋轉角度或直線位移為線性關系的非線繞電位器，其特點是高精度、高壽命、高平滑性、高分辨率。可用作位置反饋、位置檢測、電平調節等。可用作位置反饋、位置檢測、電平調節等。傳感器結構主要是由電阻元件、軸、電刷、殼體、蓋等組成。 二、 接線方法及原理: 　　原理圖:　 　　三個接線柱或紅、黃、藍三根線對應標牌標記1、2、3分別表示：1是輸入端；2是輸出端；3是接地。（請注意：如果引出端2接錯線會燒壞傳感器） 軸從1端到3端角度旋轉或直線位移時阻值發生變化，由2端按線性規律高精度輸出，同時通過變換電路將阻值變化轉換為信號顯示。 三、 使用電壓說明： 　　傳感器使用直流電壓，加在1、3端（二固定終端）的額定電壓。 　　計算方法　 　　U - 額定電壓（V） 　　P - 額定功率 （W） 　　R - 標稱阻值（Ω） 四、 安裝： 　　1、 以傳感器安裝凸臺定位，用螺釘、螺母或壓板固緊在金屬板上。在安裝傳感器時，嚴禁對軸、殼體進行車、鉆等加工，避免軸或殼體受到外界的沖擊力和壓力，軸的軸向和徑向不允許受到?jīng)_擊力和壓力（靜壓力應小于300N）。嚴禁松動傳感器上的螺釘，轉動固緊環位置。 　　2、 傳感器出軸與其它機件聯接時應注意軸心線要保持在一直線上（包括工作狀態），如軸心線有偏差存在，建議使用萬向接頭或波紋管等轉接件，以免傳感器出軸彎曲變形，損壞其他器件，從而影響使用。 　　3、 應防止水滴、蒸氣、溶劑和腐蝕性氣體對傳感器的侵襲，防止金屬屑或其他粉末進入傳感器。 　　4、 傳感器的外部接線應焊接在引出端的腰槽處，盡量不要焊在引出端的頂部。焊接時應使用不大于45W電鉻鐵，焊接時間應小于5秒。在焊接及未冷卻透時不應拉動導線，以免電刷絲或整個引出端被拉出，甚至脫落。焊接時盡量少用焊劑、焊油，時間要短，避免焊劑蒸氣通過引出端進入傳感器內部，導致蒸氣冷卻后沉積在電阻元件表面，造成等效噪聲電阻變差，甚至開路。 五、 注意事項： 　　1、 傳感器出廠后，被用戶拆卸、改裝（包括撕去商標、在軸與殼體上進行加工、松動螺釘、轉動固緊環位置等）的產品，生產廠不負責保修服務。 　　2、 傳感器在接入線路時，嚴禁接錯引出端，特別注意電刷引出端（2#），不能接入輸入電壓。 　　3、 傳感器在通電時注意不能萬用表的電阻檔、電流檔去測量傳感器電壓。 　　4、 傳感器在安裝過程中切莫亂扔，以免碰壞引出端。 　　5、 傳感器在外加電壓時應保證在額定功耗范圍內。（這里注意額定功耗是指?jìng)鞲衅髟诃h(huán)境溫度為70℃時的允許功耗，當在超過70℃時應降低功率使用）。 　　6、 通過傳感器電刷的電流推薦為2mA，最大不超過10mA。 　　7、 傳感器和精度是指輸出特性的符合性精度，而不是總阻值的偏差精度。
