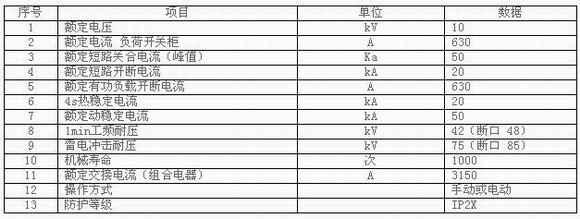

一、概述： HXGN15-12（F，R）型固定式封閉環網開關柜是為城市電網改造和建設需要而生產的新型高壓開關柜。在供電系統中亦作為開斷負荷電流和短路電流以及關合短路電流之用，本環網配用真空負荷開關。操作機構為彈簧操作機構，該機構即可手動操作。也可電動操作。本環網柜成套性強。體積小，無燃燒和爆炸危險，具有可靠的”五防”功能。環網柜適用于交流10KY，50Hz的配電系統中。廣泛的用于城市電網建設和改造工作、工礦企業、高層建筑和公共設施等處。作為環網供電單元和終端設備。起著電能的分配、控制和電氣設備的保護作用。也可裝在箱式變電站中。本環網柜符合IEC420的有關規定。 二、使用條件： 1、海拔高度不超過1000m。 2、周圍環境溫度：-25℃～+40℃。 3、相對濕度：日平均值不大于95％，月平均值不大于90％。 4、無導電性、無塵埃、無腐蝕性氣體和水蒸氣的場所。 5、火災和爆炸性危險的場所。 6、無經常性劇烈震動場所。 三、環網供電原理： 環網供電一般由三個基本單元組成。進出線柜作為環網單元。當任一線路出現故障時能及時隔離，并由另一個單元保證用戶變壓器支路連續供電。 用戶回路環網柜對變壓器起保護和隔離作用，便于維護檢修。網柜可以任意延展。并可根據用戶要求由基本單元構成多種組合方案。 四、主要技術參數： 五、結構特點： 1、功能單元：環網柜主要配裝真空負荷開關，主要方案為進線柜和出線柜。 2、“五防”閉鎖功能，只有當柜體門關閉并鎖定，操作接地開關到”打開”位置，才能操作負荷開關至合閘位置，插入絕緣板到位，才能打開柜門。 3.真空滅弧室與隔離刀有可靠的連鎖，而隔離刀與接地刀互為連動。并與門柜連鎖，絕緣板與柜門也有連鎖。
