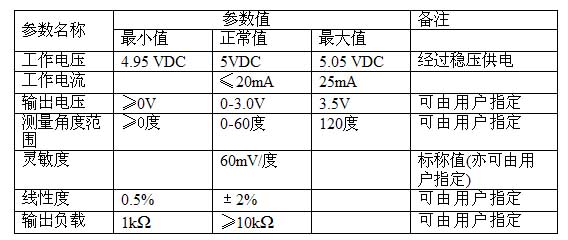

MRJD-60K型帶開關角度傳感器的環境條件 工作溫度: -40～85℃ 儲存溫度: -50～120℃ 電子開關的電氣參數 1．開關電流負荷： 50mA（也可以由用戶提出后商定） 2．開關電壓： 5～36V 3．開關負載： ≥1kΩ 4． 開關動作啟動角度可由用戶指定 角度傳感器的定位 1、使用時先進行粗調。C和D兩孔是M3的定位螺絲孔。A和B是 兩個Φ1mm深1mm的標志點，它們之間為60度角。順時針旋轉轉軸的扁平頭，使其一端（圖一中E或F）從指向A點到指向B點時，若傳感器的輸出電壓從0.22V上升到3V，則是正常使用情形。相反，如果這樣旋轉時輸出電壓走低，就應該把轉軸旋轉180度角再試。 2、隨后進行微調。緩慢旋轉轉軸使傳感器的輸出電壓為220mV，此時轉軸就處于0度角的位置，E（或F）大致對著A點。然后再順時針緩慢旋轉轉軸使傳感器的輸出電壓為3V此時轉軸就處于60度角的位置，E（或F）大致對著B點。 MRJD-60K型帶開關角度傳感器的技術參數
